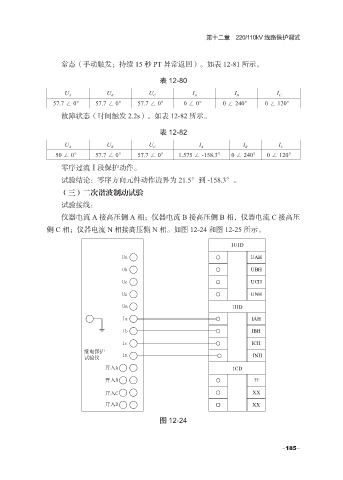

Page 197 - 智能变电站电气设备安装与调试技术

第十二章 220/110kV 线路保护调试

常态（手动触发；持续 15 秒 PT 异常返回）。如表 12-81 所示。

表 12-80

U A U B U C I A I B I C
57.7 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 0 ∠ 0° 0 ∠ 240° 0 ∠ 120°
故障状态（时间触发 2.2s）。如表 12-82 所示。

表 12-82

U A U B U C I A I B I C
50 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 1.575 ∠ -158.3° 0 ∠ 240° 0 ∠ 120°
零序过流Ⅰ段保护动作。
试验结论：零序方向元件动作边界为 21.5°到 -158.3°。
（三）二次谐波制动试验
试验接线：

仪器电流 A 接高压侧 A 相；仪器电流 B 接高压侧 B 相，仪器电流 C 接高压
侧 C 相；仪器电流 N 相接高压侧 N 相。如图 12-24 和图 12-25 所示。

1U1D
Ua UAH
Ub UBH

Uc UCH
Uz UNH
Un 1I1D
Ia IAH

Ib IBH
Ic ICH
继电保护
试验仪 In INH
开入A 1CD
开入B ??

开入C XX
开入D XX

图 12-24

-185-
