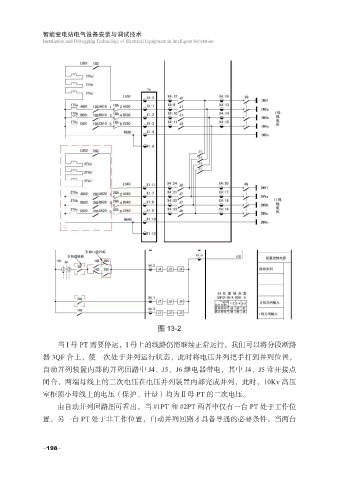

图 13-2

当 I 母 PT 需要停运，I 母上的线路仍需继续正常运行，我们可以将分段断路
器 3QF 合上，使一次处于并列运行状态，此时将电压并列把手打到并列位置，
自动并列装置内部的并列回路中 J4、J5、J6 继电器带电，其中 J4、J5 常开接点

闭合，两端母线上的二次电压在电压并列装置内部完成并列，此时，10Kv 高压
室柜顶小母线上的电压（保护、计量）均为Ⅱ母 PT 的二次电压。
由自动并列回路图可看出，当 #1PT 和 #2PT 两者中仅有一台 PT 处于工作位
置，另一台 PT 处于非工作位置，自动并列回路才具备导通的必要条件。当两台
