第十三章 系统联调
第十三章 系统联调
第一节 电压并列及切换试验
电压并列：对于单母线分段接线方式，当Ⅰ段母线 PT 停运，而该母线的线
路继续工作，需要计量和保护的二次电压，则投入电压并列装置，将Ⅱ段母线的
二次电压提供给Ⅰ段母线上的保护和计量装置（前提是一次处于并列状态）。或
者对于双母线接线，同样的，#1 母线上 PT 停运，也可以通过电压并列将 #2 母
线 PT 的二次电压提供给 #1 母线上的线路保护及计量装置。

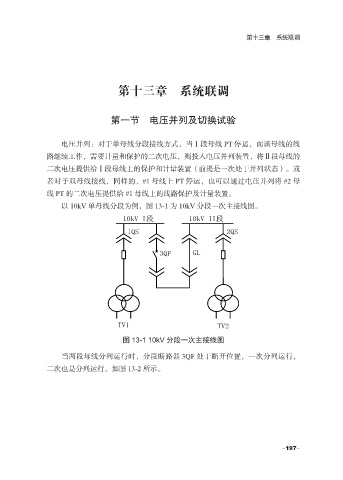

以 10kV 单母线分段为例，图 13-1 为 10kV 分段一次主接线图。
10kV I段 10kV II段
1QS 2QS
3QF GL
TV1 TV2
图 13-1 10kV 分段一次主接线图
当两段母线分列运行时，分段断路器 3QF 处于断开位置，一次分列运行，
二次也是分列运行。如图 13-2 所示。
-197-
