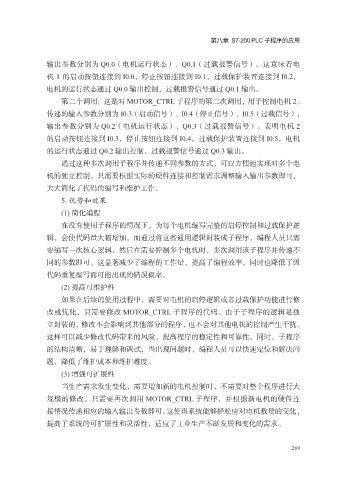

第八章 S7-200 PLC 子程序的应用

输出参数分别为 Q0.0（电机运行状态）、Q0.1（过载报警信号）。这意味着电
机 1 的启动按钮连接到 I0.0，停止按钮连接到 I0.1，过载保护装置连接到 I0.2，
电机的运行状态通过 Q0.0 输出控制，过载报警信号通过 Q0.1 输出。

第二个调用：这是对 MOTOR_CTRL 子程序的第二次调用，用于控制电机 2。
传递的输入参数分别为 I0.3（启动信号）、I0.4（停止信号）、I0.5（过载信号），
输出参数分别为 Q0.2（电机运行状态）、Q0.3（过载报警信号）。表明电机 2
的启动按钮连接到 I0.3，停止按钮连接到 I0.4，过载保护装置连接到 I0.5，电机

的运行状态通过 Q0.2 输出控制，过载报警信号通过 Q0.3 输出。
通过这种多次调用子程序并传递不同参数的方式，可以方便地实现对多个电
机的独立控制，只需要根据实际的硬件连接和控制需求调整输入输出参数即可，
大大简化了代码的编写和维护工作。

5. 优势和效果
(1) 简化编程
在没有使用子程序的情况下，为每个电机编写完整的启停控制和过载保护逻
辑，会使代码量大幅增加。而通过将这些通用逻辑封装成子程序，编程人员只需

要编写一次核心逻辑，然后在需要控制多个电机时，多次调用该子程序并传递不
同的参数即可。这显著减少了编程的工作量，提高了编程效率，同时也降低了因
代码重复编写而可能出现的错误概率。
(2) 提高可维护性

如果在后续的使用过程中，需要对电机的启停逻辑或者过载保护功能进行修
改或优化，只需要修改 MOTOR_CTRL 子程序的代码。由于子程序的逻辑是独
立封装的，修改不会影响到其他部分的程序，也不会对其他电机的控制产生干扰。
这样可以减少修改代码带来的风险，提高程序的稳定性和可靠性。同时，子程序

的结构清晰，易于理解和调试，当出现问题时，编程人员可以快速定位和解决问
题，降低了维护成本和维护难度。
(3) 增强可扩展性
当生产需求发生变化，需要增加新的电机控制时，不需要对整个程序进行大

规模的修改。只需要再次调用 MOTOR_CTRL 子程序，并根据新电机的硬件连
接情况传递相应的输入输出参数即可。这使得系统能够轻松应对电机数量的变化，
提高了系统的可扩展性和灵活性，适应了工业生产不断发展和变化的需求。
