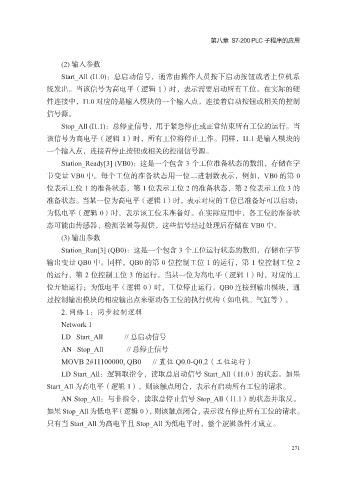

第八章 S7-200 PLC 子程序的应用

(2) 输入参数
Start_All (I1.0)：总启动信号，通常由操作人员按下启动按钮或者上位机系
统发出。当该信号为高电平（逻辑 1）时，表示需要启动所有工位。在实际的硬

件连接中，I1.0 对应的是输入模块的一个输入点，连接着启动按钮或相关的控制
信号源。
Stop_All (I1.1)：总停止信号，用于紧急停止或正常结束所有工位的运行。当
该信号为高电平（逻辑 1）时，所有工位将停止工作。同样，I1.1 是输入模块的

一个输入点，连接着停止按钮或相关的控制信号源。
Station_Ready[3] (VB0)：这是一个包含 3 个工位准备状态的数组，存储在字
节变量 VB0 中。每个工位的准备状态用一位二进制数表示，例如，VB0 的第 0
位表示工位 1 的准备状态，第 1 位表示工位 2 的准备状态，第 2 位表示工位 3 的

准备状态。当某一位为高电平（逻辑 1）时，表示对应的工位已准备好可以启动；
为低电平（逻辑 0）时，表示该工位未准备好。在实际应用中，各工位的准备状
态可能由传感器、检测装置等提供，这些信号经过处理后存储在 VB0 中。
(3) 输出参数

Station_Run[3] (QB0)：这是一个包含 3 个工位运行状态的数组，存储在字节
输出变量 QB0 中。同样，QB0 的第 0 位控制工位 1 的运行，第 1 位控制工位 2
的运行，第 2 位控制工位 3 的运行。当某一位为高电平（逻辑 1）时，对应的工
位开始运行；为低电平（逻辑 0）时，工位停止运行。QB0 连接到输出模块，通

过控制输出模块的相应输出点来驱动各工位的执行机构（如电机、气缸等）。
2. 网络 1：同步控制逻辑
Network 1
LD Start_All // 总启动信号

AN Stop_All // 总停止信号
MOVB 2#11100000, QB0 // 置位 Q0.0-Q0.2（工位运行）
LD Start_All：逻辑取指令，读取总启动信号 Start_All（I1.0）的状态。如果
Start_All 为高电平（逻辑 1），则该触点闭合，表示有启动所有工位的请求。

AN Stop_All：与非指令，读取总停止信号 Stop_All（I1.1）的状态并取反。
如果 Stop_All 为低电平（逻辑 0），则该触点闭合，表示没有停止所有工位的请求。
只有当 Start_All 为高电平且 Stop_All 为低电平时，整个逻辑条件才成立。
