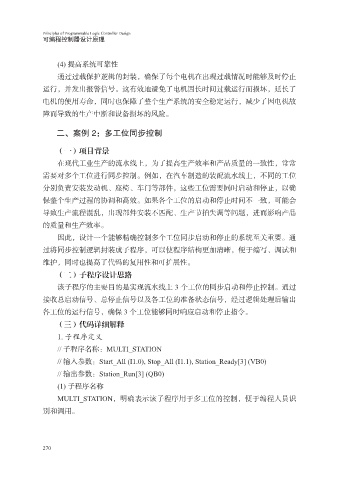

(4) 提高系统可靠性
通过过载保护逻辑的封装，确保了每个电机在出现过载情况时能够及时停止
运行，并发出报警信号。这有效地避免了电机因长时间过载运行而损坏，延长了
电机的使用寿命，同时也保障了整个生产系统的安全稳定运行，减少了因电机故
障而导致的生产中断和设备损坏的风险。
二、案例 2：多工位同步控制
（一）项目背景
在现代工业生产的流水线上，为了提高生产效率和产品质量的一致性，常常
需要对多个工位进行同步控制。例如，在汽车制造的装配流水线上，不同的工位
分别负责安装发动机、座椅、车门等部件，这些工位需要同时启动和停止，以确
保整个生产过程的协调和高效。如果各个工位的启动和停止时间不一致，可能会
导致生产流程混乱，出现部件安装不匹配、生产节拍失调等问题，进而影响产品
的质量和生产效率。
因此，设计一个能够精确控制多个工位同步启动和停止的系统至关重要。通
过将同步控制逻辑封装成子程序，可以使程序结构更加清晰，便于编写、调试和
维护，同时也提高了代码的复用性和可扩展性。
（二）子程序设计思路
该子程序的主要目的是实现流水线上 3 个工位的同步启动和停止控制。通过
接收总启动信号、总停止信号以及各工位的准备状态信号，经过逻辑处理后输出
各工位的运行信号，确保 3 个工位能够同时响应启动和停止指令。
（三）代码详细解释
1. 子程序定义
// 子程序名称：MULTI_STATION
// 输入参数：Start_All (I1.0), Stop_All (I1.1), Station_Ready[3] (VB0)
// 输出参数：Station_Run[3] (QB0)
(1) 子程序名称
MULTI_STATION，明确表示该子程序用于多工位的控制，便于编程人员识
别和调用。
