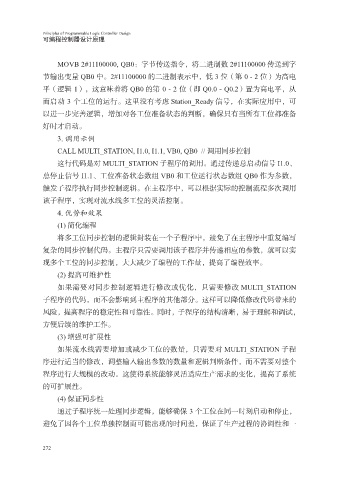

Principles of Programmable Logic Controller Design
可编程控制器设计原理

MOVB 2#11100000, QB0：字节传送指令，将二进制数 2#11100000 传送到字
节输出变量 QB0 中。2#11100000 的二进制表示中，低 3 位（第 0 - 2 位）为高电
平（逻辑 1），这意味着将 QB0 的第 0 - 2 位（即 Q0.0 - Q0.2）置为高电平，从

而启动 3 个工位的运行。这里没有考虑 Station_Ready 信号，在实际应用中，可
以进一步完善逻辑，增加对各工位准备状态的判断，确保只有当所有工位都准备
好时才启动。
3. 调用示例

CALL MULTI_STATION, I1.0, I1.1, VB0, QB0 // 调用同步控制
这行代码是对 MULTI_STATION 子程序的调用。通过传递总启动信号 I1.0、
总停止信号 I1.1、工位准备状态数组 VB0 和工位运行状态数组 QB0 作为参数，
触发子程序执行同步控制逻辑。在主程序中，可以根据实际的控制流程多次调用

该子程序，实现对流水线多工位的灵活控制。
4. 优势和效果
(1) 简化编程
将多工位同步控制的逻辑封装在一个子程序中，避免了在主程序中重复编写

复杂的同步控制代码。主程序只需要调用该子程序并传递相应的参数，就可以实
现多个工位的同步控制，大大减少了编程的工作量，提高了编程效率。
(2) 提高可维护性
如果需要对同步控制逻辑进行修改或优化，只需要修改 MULTI_STATION

子程序的代码，而不会影响到主程序的其他部分。这样可以降低修改代码带来的
风险，提高程序的稳定性和可靠性。同时，子程序的结构清晰，易于理解和调试，
方便后续的维护工作。
(3) 增强可扩展性

如果流水线需要增加或减少工位的数量，只需要对 MULTI_STATION 子程
序进行适当的修改，调整输入输出参数的数量和逻辑判断条件，而不需要对整个
程序进行大规模的改动。这使得系统能够灵活适应生产需求的变化，提高了系统
的可扩展性。

(4) 保证同步性
通过子程序统一处理同步逻辑，能够确保 3 个工位在同一时刻启动和停止，
避免了因各个工位单独控制而可能出现的时间差，保证了生产过程的协调性和一
