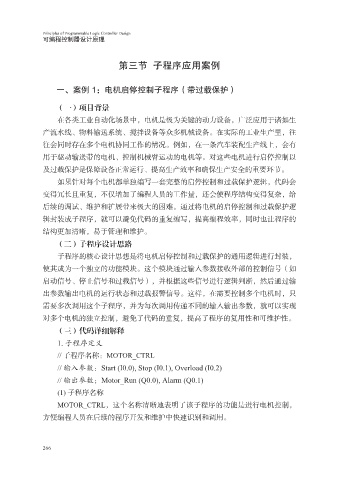

Principles of Programmable Logic Controller Design
可编程控制器设计原理

第三节 子程序应用案例

一、案例 1：电机启停控制子程序（带过载保护）

（一）项目背景
在各类工业自动化场景中，电机是极为关键的动力设备，广泛应用于诸如生
产流水线、物料输送系统、搅拌设备等众多机械设备。在实际的工业生产里，往

往会同时存在多个电机协同工作的情况。例如，在一条汽车装配生产线上，会有
用于驱动输送带的电机、控制机械臂运动的电机等。对这些电机进行启停控制以
及过载保护是保障设备正常运行、提高生产效率和确保生产安全的重要环节。
如果针对每个电机都单独编写一套完整的启停控制和过载保护逻辑，代码会
变得冗长且重复，不仅增加了编程人员的工作量，还会使程序结构变得复杂，给

后续的调试、维护和扩展带来极大的困难。通过将电机的启停控制和过载保护逻
辑封装成子程序，就可以避免代码的重复编写，提高编程效率，同时也让程序的
结构更加清晰，易于管理和维护。

（二）子程序设计思路
子程序的核心设计思想是将电机启停控制和过载保护的通用逻辑进行封装，
使其成为一个独立的功能模块。这个模块通过输入参数接收外部的控制信号（如
启动信号、停止信号和过载信号），并根据这些信号进行逻辑判断，然后通过输
出参数输出电机的运行状态和过载报警信号。这样，在需要控制多个电机时，只

需要多次调用这个子程序，并为每次调用传递不同的输入输出参数，就可以实现
对多个电机的独立控制，避免了代码的重复，提高了程序的复用性和可维护性。
（三）代码详细解释

1. 子程序定义
// 子程序名称：MOTOR_CTRL
// 输入参数：Start (I0.0), Stop (I0.1), Overload (I0.2)
// 输出参数：Motor_Run (Q0.0), Alarm (Q0.1)
(1) 子程序名称

MOTOR_CTRL，这个名称清晰地表明了该子程序的功能是进行电机控制，
方便编程人员在后续的程序开发和维护中快速识别和调用。

266
