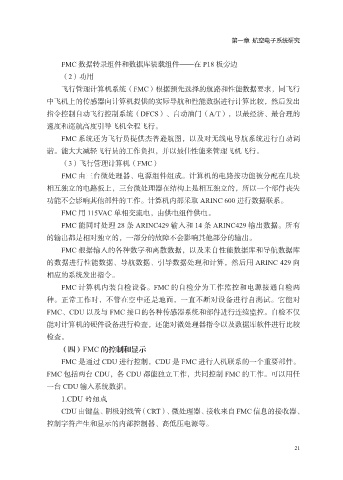

Page 36 - 航空电子传感器技术的研究与应用

第一章 航空电子系统研究

FMC 数据转录组件和数据库装载组件——在 P18 板旁边
（2）功用
飞行管理计算机系统（FMC）根据预先选择的航路和性能数据要求，同飞行

中飞机上的传感器向计算机提供的实际导航和性能数据进行计算比较，然后发出
指令控制自动飞行控制系统（DFCS）、自动油门（A/T），以最经济、最合理的
速度和巡航高度引导飞机全程飞行。
FMC 系统还为飞行员提供杰普逊航图，以及对无线电导航系统进行自动调

谐。能大大减轻飞行员的工作负担，并以最佳性能来管理飞机飞行。
（3）飞行管理计算机（FMC）
FMC 由三台微处理器、电源组件组成。计算机的电路按功能被分配在几块
相互独立的电路板上，三台微处理器在结构上是相互独立的，所以一个部件丧失

功能不会影响其他部件的工作。计算机内部采取 ARINC 600 进行数据联系。
FMC 用 115VAC 单相交流电，由供电组件供电。
FMC 能同时处理 28 条 ARINC429 输入和 14 条 ARINC429 输出数据。所有
的输出都是相对独立的，一部分的故障不会影响其他部分的输出。

FMC 根据输入的各种数字和离散数据，以及来自性能数据库和导航数据库
的数据进行性能数据、导航数据、引导数据处理和计算，然后用 ARINC 429 向
相应的系统发出指令。
FMC 计算机内装自检设备。FMC 的自检分为工作监控和电源接通自检两

种。正常工作时，不管在空中还是地面，一直不断对设备进行自测试。它能对
FMC、CDU 以及与 FMC 接口的各种传感器系统和部件进行连续监控。自检不仅
能对计算机的硬件设备进行检查，还能对微处理器指令以及数据库软件进行比较
检查。

（四）FMC 的控制和显示
FMC 是通过 CDU 进行控制，CDU 是 FMC 进行人机联系的一个重要部件。
FMC 包括两台 CDU，各 CDU 都能独立工作，共同控制 FMC 的工作。可以用任
一台 CDU 输入系统数据。

1.CDU 的组成
CDU 由键盘、阴极射线管（CRT）、微处理器、接收来自 FMC 信息的接收器、
控制字符产生和显示的内部控制器、高低压电源等。
