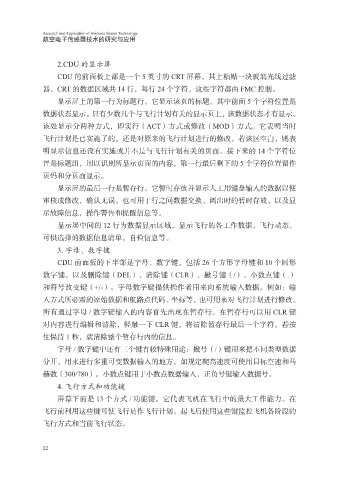

2.CDU 的显示屏
CDU 的前面板上部是一个 5 英寸的 CRT 屏幕，其上粘贴一块玻璃光线过滤
器。CRT 的数据区域共 14 行，每行 24 个字符，这些字符都由 FMC 控制。
显示屏上的第一行为标题行。它显示该页的标题。其中前面 5 个字符位置是
数据状态显示。只有少数几个与飞行计划有关的显示页上，该数据状态才有显示。
该处显示分两种方式，即实行（ACT）方式或修改（MOD）方式。它表明当时
飞行计划是已实施了的，还是对原来的飞行计划进行的修改。若该区空白，则表
明显示信息还没有实施或并不是与飞行计划有关的页面。接下来的 14 个字符位
置是标题组，用以识别所显示页面的内容，第一行最后剩下的 5 个字符位置留作
页码和分页面显示。
显示屏的最后一行是暂存行。它暂时存放并显示人工用键盘输入的数据以便
审核或修改，确认无误。也可用于行之间数据交换、调出时的暂时存放，以及显
示故障信息，操作警告和提醒信息等。
显示屏中间的 12 行为数据显示区域，显示飞行的各工作数据，飞行动态，
可供选择的数据信息清单，自检信息等。
3. 字母、数字键
CDU 前面板的下半部是字母、数字键，包括 26 个方形字母键和 10 个圆形
数字键，以及删除键（DEL）、清除键（CLR）、撇号键（/）、小数点键（.）
和符号改变键（+/-）。字母数字键提供操作者用来向系统输入数据。例如：输
入方式所必需的原始数据和航路点代码、坐标等，也可用来对飞行计划进行修改。
所有通过字母 / 数字键输入的内容首先出现在暂存行。在暂存行可以用 CLR 键
对内容进行编辑和清除，轻触一下 CLR 键，将清除暂存行最后一个字符，若按
住保持 1 秒，就清除整个暂存行内的信息。
字母 / 数字键中还有三个键有较特殊用途：撇号（/）键用来把不同类型数据
分开，用来进行多重可变数据输入的地方，如规定爬高速度可使用目标空速和马
赫数（300/780）。小数点键用于小数点数据输入，正负号键输入数据号。
4. 飞行方式和功能键
屏幕下面是 13 个方式 / 功能键。它代表飞机在飞行中的最大工作能力。在
飞行前利用这些键可使飞行员作飞行计划。起飞后使用这些键监控飞机各阶段的
飞行方式和当前飞行状态。
