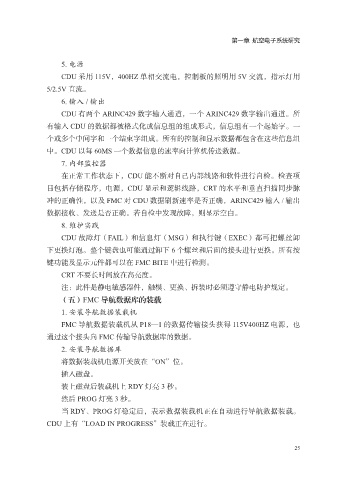

第一章 航空电子系统研究

5. 电源
CDU 采用 115V，400HZ 单相交流电，控制板的照明用 5V 交流，指示灯用
5/2.5V 直流。

6. 输入 / 输出
CDU 有两个 ARINC429 数字输入通道，一个 ARINC429 数字输出通道。所
有输入 CDU 的数据都被格式化成信息组的组成形式，信息组有一个起始字。一
个或多个中间字和一个结束字组成。所有的控制和显示数据都包含在这些信息组

中。CDU 以每 60MS 一个数据信息的速率向计算机传送数据。
7. 内部监控器
在正常工作状态下，CDU 能不断对自己内部线路和软件进行自检。检查项
目包括存储程序，电源，CDU 显示和逻辑线路，CRT 的水平和垂直扫描同步脉

冲的正确性，以及 FMC 对 CDU 数据刷新速率是否正确，ARINC429 输入 / 输出
数据接收、发送是否正确。若自检中发现故障，则显示空白。
8. 维护实践
CDU 故障灯（FAIL）和信息灯（MSG）和执行键（EXEC）都可把螺丝卸

下更换灯泡。整个键盘也可能通过卸下 6 个螺丝和后面的接头进行更换。所有按
键功能及显示元件都可以在 FMC BITE 中进行检测。
CRT 不要长时间放在高亮度。
注：此件是静电敏感器件，触模、更换、拆装时必须遵守静电防护规定。

（五）FMC 导航数据库的装载
1. 安装导航数据装载机
FMC 导航数据装载机从 P18—1 的数据传输接头获得 115V400HZ 电源，也
通过这个接头向 FMC 传输导航数据库的数据。

2. 安装导航数据库
将数据装载机电源开关放在“ON”位。
插入磁盘。
装上磁盘后装载机上 RDY 灯亮 3 秒。

然后 PROG 灯亮 3 秒。
当 RDY、PROG 灯稳定后，表示数据装载机正在自动进行导航数据装载。
CDU 上有“LOAD IN PROGRESS”装载正在进行。

25
