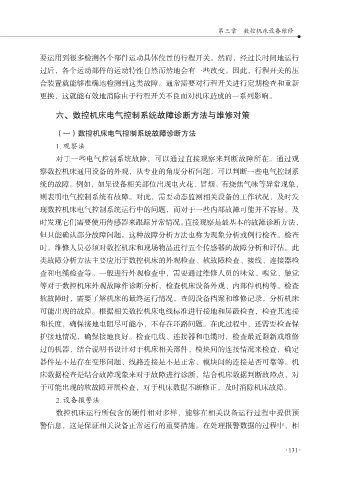

第三章 数控机床设备维修

要运用到很多检测各个部件运动具体位置的行程开关。然而，经过长时间地运行
过后，各个运动部件的运动特性自然而然地会有一些改变。因此，行程开关的压
合装置就能够准确地检测到这类故障。通常需要对行程开关进行定期检查和重新
更换，这就能有效地消除由于行程开关不良而对机床造成的一系列影响。

六、数控机床电气控制系统故障诊断方法与维修对策

（一）数控机床电气控制系统故障诊断方法
1. 观察法

对于一些电气控制系统故障，可以通过直接观察来判断故障所在。通过观
察数控机床通用设备的外观，从专业的角度分析问题，可以判断一些电气控制系
统的故障。例如，如果设备相关部位出现电火花、冒烟、有烧焦气味等异常现象，
则表明电气控制系统有故障。对此，需要动态监测相关设备的工作状况，及时发
现数控机床电气控制系统运行中的问题，而对于一些内部故障可能并不容易。及

时发现它们需要使用传感器来跟踪异常情况。直接观察是最基本的故障诊断方法，
但只能确认部分故障问题。这种故障分析方法也称为现象分析或例行检查。检查
时，维修人员必须对数控机床和现场物品进行五个传感器的故障分析和评估。此

类故障分析方法主要应用于数控机床的外观检查、软故障检查、接线、连接器检
查和电缆检查等。一般进行外观检查中，需要通过维修人员的味觉、嗅觉、触觉
等对于数控机床外观故障作诊断分析，检查机床设备外观、内部件机构等。检查
软故障时，需要了解机床的最终运行情况，查阅设备档案和维修记录，分析机床
可能出现的故障。根据相关数控机床电线标准进行接地和屏蔽检查，检查其连接

和长度，确保接地电阻尽可能小，不存在环路问题。在此过程中，还需要检查保
护接地情况，确保接地良好。检查电线、连接器和电缆时，检查最近翻新或维修
过的机器，结合说明书设计对于机床相关部件、模块间的连接情况来检查，确定

器件是不是存在变形问题、线路连接是不是正常、模块间的连接是否可靠等。机
床数据检查是结合故障现象来对于故障进行诊断，结合机床数据判断故障点，对
于可能出现的软故障开展检查，对于机床数据不断修正，及时消除机床故障。
2. 设备报警法
数控机床运行所包含的硬件相对多样，能够在相关设备运行过程中提供预

警信息，这是保证相关设备正常运行的重要措施。在处理报警数据的过程中，相
