现代航空维修理论及应用研究

注 7 和 9 同图 1-3
#

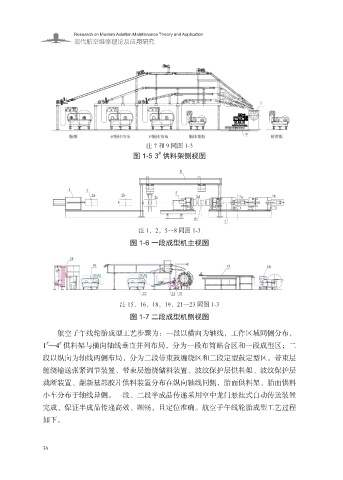

图 1-5 3 供料架侧视图

注 1，2，5—8 同图 1-3
图 1-6 一段成型机主视图

注 15，16，18，19，21—23 同图 1-3

图 1-7 二段成型机侧视图

航空子午线轮胎成型工艺步骤为：一段以横向为轴线，工作区域同侧分布，
#
#
1 —4 供料架与横向轴线垂直并列布局，分为一段布筒贴合区和一段成型区；二
段以纵向为轴线两侧布局，分为二段带束鼓缠绕区和二段定型鼓定型区。带束层
缠绕输送张紧调节装置、带束层缠绕储料装置、波纹保护层供料架、波纹保护层

裁断装置、翻新基部胶片供料装置分布在纵向轴线同侧，胎面供料架、胎面供料
小车分布于轴线异侧。一段、二段半成品传递采用空中龙门悬挂式自动传送装置
完成，保证半成品传递高效、顺畅，且定位准确。航空子午线轮胎成型工艺过程

如下。
