第三章 铁路电力供电
（2）系统中性点电压波形

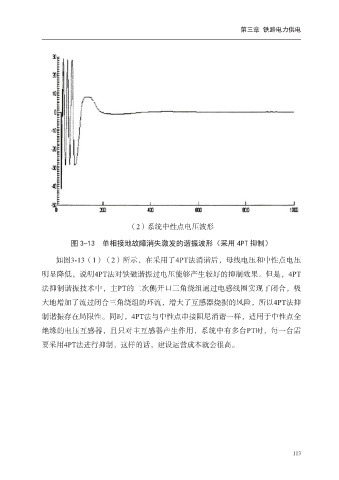

图 3-13 单相接地故障消失激发的谐振波形（采用 4PT 抑制）
如图3-13（1）（2）所示，在采用了4PT法消谐后，母线电压和中性点电压
明显降低，说明4PT法对铁磁谐振过电压能够产生较好的抑制效果。但是，4PT
法抑制谐振技术中，主PT的二次侧开口三角绕组通过电感线圈实现了闭合，极
大地增加了流过闭合三角绕组的环流，增大了互感器烧损的风险，所以4PT法抑
制谐振存在局限性。同时，4PT法与中性点串接阻尼消谐一样，适用于中性点全
绝缘的电压互感器，且只对主互感器产生作用，系统中有多台PT时，每一台需
要采用4PT法进行抑制，这样的话，建设运营成本就会很高。
