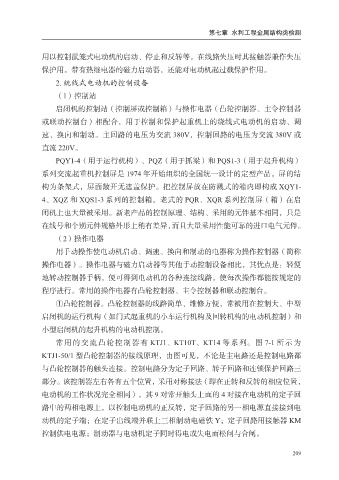

第七章 水利工程金属结构类检测

用以控制鼠笼式电动机的启动、停止和反转等。在线路失压时其接触器兼作失压

保护用。带有热继电器的磁力启动器，还能对电动机起过载保护作用。
2. 统线式电动机的控制设备
（1）控制站
启闭机的控制站（控制屏或控制箱）与操作电器（凸轮控制器、主令控制器

或联动控制台）相配合，用于控制和保护起重机上的绕线式电动机的启动、调
速、换向和制动。主回路的电压为交流 380V，控制回路的电压为交流 380V 或

直流 220V。
PQY1-4（用于运行机构）、PQZ（用于抓梁）和 PQS1-3（用于起升机构）
系列交流起重机控制屏是 1974 年开始组织的全国统一设计的定型产品，屏的结
构为条架式，屏面敞开无遮盖保护。把控制屏放在防溅式的箱内即构成 XQY1-

4、XQZ 和 XQS1-3 系列的控制箱。老式的 PQR、XQR 系列控制屏（箱）在启
闭机上也大量被采用。新老产品的控制原理、结构、采用的元件基本相同，只是
在线号和个别元件规格外形上稍有差异，而且大量采用性能可靠的进口电气元件。

（2）操作电器
用手动操作使电动机启动、调速、换向和制动的电器称为操作控制器（简称
操作电器）。操作电器与磁力启动器等其他手动控制设备相比，其优点是：轻便
地转动控制器手柄，便可得到电动机的各种连接线路，使每次操作都能按规定的

程序进行。常用的操作电器有凸轮控制器、主令控制器和联动控制台。
①凸轮控制器。凸轮控制器的线路简单、维修方便，常被用在控制大、中型
启闭机的运行机构（如门式起重机的小车运行机构及回转机构的电动机控制）和

小型启闭机的起升机构的电动机控制。
常用的交流凸轮控制器有 KTJ1、KT10T、KT14 等系列。图 7-1 所示为
KTJ1-50/1 型凸轮控制器的接线原理，由图可见，不论是主电路还是控制电路都
与凸轮控制器的触头连接。控制电路分为定子回路、转子回路和连锁保护回路三

部分。该控制器左右各有五个位置，采用对称接法（即在正转和反转的相应位置，
电动机的工作状况完全相同），其 9 对常开触头上面的 4 对接在电动机的定子回

路中的两相电源上，以控制电动机的正反转，定子回路的另一相电源直接接到电
动机的定子端；在定子出线端并联上三相制动电磁铁 Y；定子回路用接触器 KM
控制供电电源；制动器与电动机定子同时得电或失电而松闸与合闸。
