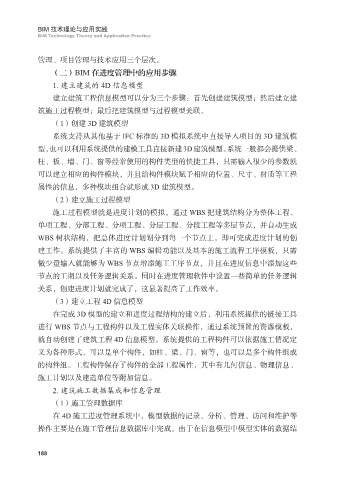

BIM 技术理论与应用实践
BIM Technology Theory and Application Practice

管理、项目管理与技术应用三个层次。
（二）BIM 在进度管理中的应用步骤
1. 建立建筑的 4D 信息模型

建立建筑工程信息模型可以分为三个步骤：首先创建建筑模型；然后建立建
筑施工过程模型；最后把建筑模型与过程模型关联。
（1）创建 3D 建筑模型
系统支持从其他基于 IFC 标准的 3D 模拟系统中直接导入项目的 3D 建筑模

型，也可以利用系统提供的建模工具直接新建3D建筑模型。系统一般都会提供梁、
柱、板、墙、门、窗等经常使用的构件类型的快捷工具，只需输入很少的参数就
可以建立相应的构件模块，并且给构件模块赋予相应的位置、尺寸、材质等工程
属性的信息，多种模块组合就形成 3D 建筑模型。

（2）建立施工过程模型
施工过程模型就是进度计划的模拟，通过 WBS 把建筑结构分为整体工程、
单项工程、分部工程、分项工程、分层工程、分段工程等多层节点，并自动生成
WBS 树状结构，把总体进度计划划分到每一个节点上，即可完成进度计划的创

建工作。系统提供了丰富的 WBS 编辑功能以及基本的施工流程工序模板，只需
做少量输入就能够为 WBS 节点增添施工工序节点，并且在进度信息中添加这些
节点的工期以及任务逻辑关系。同时在进度管理软件中设置一些简单的任务逻辑
关系，创建进度计划就完成了，这显著提高了工作效率。

（3）建立工程 4D 信息模型
在完成 3D 模型的建立和进度过程结构的建立后，利用系统提供的链接工具
进行 WBS 节点与工程构件以及工程实体关联操作，通过系统预置的资源模板，
就自动创建了建筑工程 4D 信息模型。系统提供的工程构件可以依据施工情况定

义为各种形式，可以是单个构件，如柱、梁、门、窗等，也可以是多个构件组成
的构件组。工程构件保存了构件的全部工程属性，其中有几何信息、物理信息、
施工计划以及建造单位等附加信息。
2. 建筑施工数据集成和信息管理

（1）施工管理数据库
在 4D 施工进度管理系统中，模型数据的记录、分析、管理、访问和维护等
操作主要是在施工管理信息数据库中完成。由于在信息模型中模型实体的数据结

188
