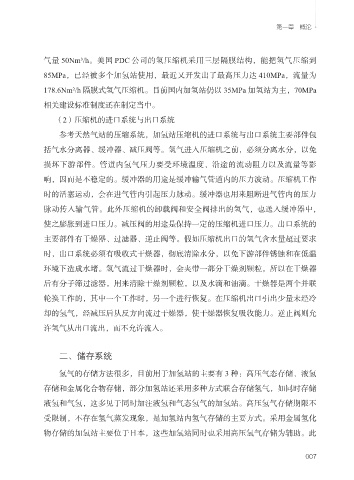

第一章 概论
气量 50Nm³/h。美国 PDC 公司的氢压缩机采用三层隔膜结构，能把氢气压缩到
85MPa，已经被多个加氢站使用，最近又开发出了最高压力达 410MPa，流量为
178.6Nm²/h 隔膜式氢气压缩机。目前国内加氢站仍以 35MPa 加氢站为主，70MPa
相关建设标准制度还在制定当中。
（2）压缩机的进口系统与出口系统
参考天然气站的压缩系统，加氢站压缩机的进口系统与出口系统主要部件包
括气水分离器、缓冲器、减压阀等。氢气进入压缩机之前，必须分离水分，以免
损坏下游部件。管道内氢气压力要受环境温度、沿途的流动阻力以及流量等影
响，因而是不稳定的。缓冲器的用途是缓冲输气管道内的压力波动。压缩机工作
时的活塞运动，会在进气管内引起压力脉动。缓冲器也用来阻断进气管内的压力
脉动传入输气管。此外压缩机的卸载阀和安全阀排出的氢气，也送入缓冲器中，
使之膨胀到进口压力。减压阀的用途是保持一定的压缩机进口压力。出口系统的
主要部件有干燥器、过滤器、逆止阀等。假如压缩机出口的氢气含水量超过要求
时，出口系统必须有吸收式干燥器，彻底清除水分，以免下游部件锈蚀和在低温
环境下造成水堵。氢气流过干燥器时，会夹带一部分干燥剂颗粒，所以在干燥器
后有分子筛过滤器，用来清除干燥剂颗粒，以及水滴和油滴。干燥器是两个并联
轮换工作的，其中一个工作时，另一个进行恢复。在压缩机出口引出少量未经冷
却的氢气，经减压后从反方向流过干燥器，使干燥器恢复吸收能力。逆止阀则允
许氢气从出口流出，而不允许流入。
二、储存系统
氢气的存储方法很多，目前用于加氢站的主要有 3 种：高压气态存储、液氢
存储和金属化合物存储，部分加氢站还采用多种方式联合存储氢气，如同时存储
液氢和气氢，这多见于同时加注液氢和气态氢气的加氢站。高压氢气存储期限不
受限制，不存在氢气蒸发现象，是加氢站内氢气存储的主要方式。采用金属氢化
物存储的加氢站主要位于日本，这些加氢站同时也采用高压氢气存储为辅助。此
007
