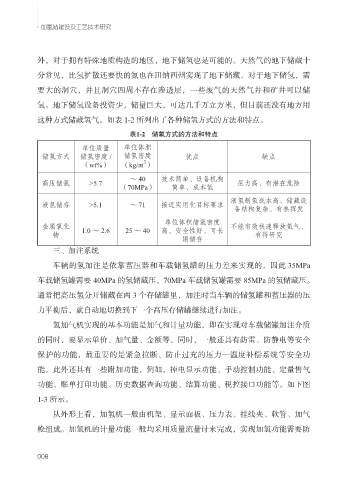

加氢站建设及工艺技术研究

外，对于拥有特殊地质构造的地区，地下储氢也是可能的。天然气的地下储藏十
分常见，比氢扩散还要快的氮也在田纳西州实现了地下储藏。对于地下储氢，需

要大的洞穴，并且洞穴四周不存在渗透层，一些废气的天然气井和矿井可以储
氢。地下储氢设备投资少，储量巨大，可达几千万立方米，但目前还没有地方用

这种方式储藏氢气。如表 1-2 所列出了各种储氢方式的方法和特点。
表1-2 储氢方式的方法和特点
单位质量 单位体积
储氢方式 储氢密度 / 储氢密度 优点 缺点
3
（wt%） （kg/m ）
～ 40 技术简单、设备机构
高压储氢 >5.7 压力高、有潜在危险
（70MPa） 简单、成本低
液氢储存 >5.1 ～ 71 接近实用化目标要求 液氢制氢成本高、储藏设
备结构复杂、有热挥发
单位体积储氢密度
金属氧化 1.0 ～ 2.6 25 ～ 40 高、安全性好、可长 不能有效快速释放氢气、
物 有待研究
期储存
三、加注系统
车辆的氢加注是依靠蓄压器和车载储氢罐的压力差来实现的，因此 35MPa

车载储氢罐需要 40MPa 的氢储藏压，70MPa 车载储氢罐需要 85MPa 的氢储藏压。
通常把高压氢分开储藏在两 3 个存储罐里，加注时当车辆的储氢罐和蓄压器的压

力平衡后，就自动地切换到下一个高压存储罐继续进行加注。
氢加气机实现的基本功能是加气和计量功能，即在实现对车载储罐加注介质

的同时，要显示单价、加气量、金额等。同时，一般还具有防雷、防静电等安全

保护的功能，最重要的是紧急拉断、防止过充的压力—温度补偿系统等安全功
能。此外还具有一些附加功能，例如，掉电显示功能、手动控制功能、定量售气

功能、账单打印功能、历史数据查询功能、结算功能、税控接口功能等。如下图
1-3 所示。

从外形上看，加氢机一般由机架、显示面板、压力表、挂线夹、软管、加气
枪组成。加氢机的计量功能一般均采用质量流量计来完成，实现加氢功能需要防

008
