第一章 概论

爆电磁阀、气动球阀、安全阀、压力表、压力变送器、加气枪等，安全保护有拉
断阀、泄漏报警器、防过充系统，控制系统有控制器、显示器等。加注系统基本

组成如下图 1-4 所示。
当给车辆气瓶加氢时，将加气枪加气嘴接入车辆储气瓶中，压力变送器检测

到车辆储气瓶内的压力并将压力信号传递给电脑控制器进行运算，判断先从地面
上的哪组气瓶取气。如果储气瓶压力较低，电脑控制器首先开启低压进气管线上

的电磁阀，由地面瓶组中的低压气瓶为车辆充气。气源流经电磁阀、质量流量
计、压力变送器、拉断阀，由加气枪的加气嘴充入车辆储气瓶中。随着车辆气瓶

压力的升高和地面低压气瓶组压力的下降，充气速度逐渐减慢，当充气速度慢到
一定程度时，电脑控制器便切断低压进气管线电磁阀，同时打开中压进气管线电

磁阀，从地面中压瓶组为车辆充气。当中压瓶组的充气速度又降低到一定程度，
而此时车辆气瓶还未充至设定压力时，则电脑控制器关闭中压进气管线电磁阀，

打开高压进气管线电磁阀，从地面高压瓶组再给车辆气瓶补气，以达到设定的充
气压力。然后高压进气管线电磁阀自动关闭，加气过程结束。

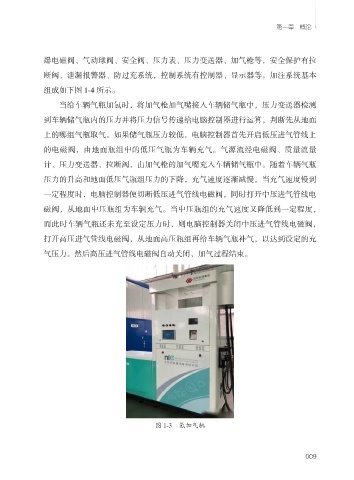

图 1-3 氢加气机
