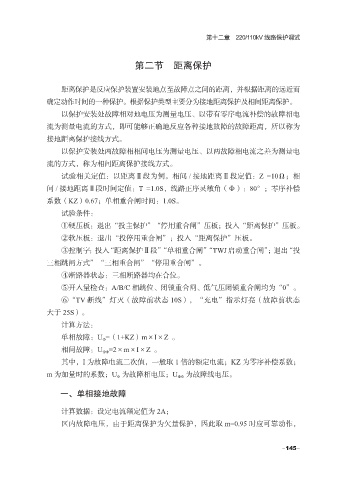

第十二章 220/110kV 线路保护调试

第二节 距离保护

距离保护是反应保护装置安装地点至故障点之间的距离，并根据距离的远近而
确定动作时间的一种保护。根据保护类型主要分为接地距离保护及相间距离保护。
以保护安装处故障相对地电压为测量电压、以带有零序电流补偿的故障相电
流为测量电流的方式，即可能够正确地反应各种接地故障的故障距离，所以称为
接地距离保护接线方式。

以保护安装处两故障相相间电压为测量电压、以两故障相电流之差为测量电
流的方式，称为相间距离保护接线方式。
试验相关定值：以距离Ⅱ段为例。相间 / 接地距离Ⅱ段定值：Z Ⅱ =10Ω；相

间 / 接地距离Ⅱ段时间定值：T Ⅱ =1.0S，线路正序灵敏角（Φ）：80°；零序补偿
系数（KZ）0.67；单相重合闸时间：1.0S。
试验条件：
①硬压板：退出“投主保护”“停用重合闸”压板；投入“距离保护”压板。
②软压板：退出“投停用重合闸”；投入“距离保护”压板。

③控制字：投入“距离保护Ⅱ段”“单相重合闸”“TWJ 启动重合闸”；退出“投
三相跳闸方式”“三相重合闸”“停用重合闸”。
④断路器状态：三相断路器均在合位。

⑤开入量检查：A/B/C 相跳位、闭锁重合闸、低气压闭锁重合闸均为“0”。
⑥“TV 断线”灯灭（故障前状态 10S），“充电”指示灯亮（故障前状态
大于 25S）。
计算方法：
单相故障：U Φ =（1+KZ）m×I×Z Ⅱ 。

相间故障：U ΦΦ =2×m×I×Z Ⅱ 。
其中，I 为故障电流二次值，一般取 1 倍的额定电流；KZ 为零序补偿系数；
m 为加量时的系数；U Φ 为故障相电压；U ΦΦ 为故障线电压。

一、单相接地故障

计算数据：设定电流额定值为 2A；
区内故障电压，由于距离保护为欠量保护，因此取 m=0.95 时应可靠动作，
