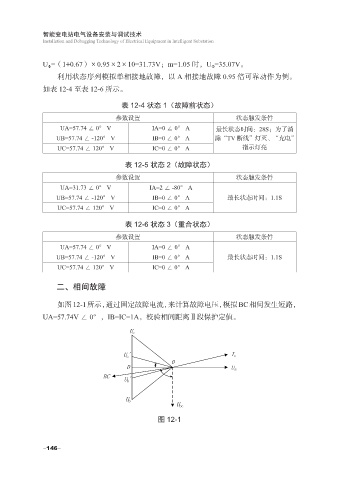

U Φ =（1+0.67）×0.95×2×10=31.73V；m=1.05 时，U Φ =35.07V。
利用状态序列模拟单相接地故障，以 A 相接地故障 0.95 倍可靠动作为例。
如表 12-4 至表 12-6 所示。

表 12-4 状态 1（故障前状态）

参数设置 状态触发条件
UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时间：28S；为了消
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 除“TV 断线”灯灭、“充电”
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 指示灯亮

表 12-5 状态 2（故障状态）

参数设置 状态触发条件
UA=31.73 ∠ 0° V IA=2 ∠ -80° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：1.1S
UC=57.74 ∠ 120° V IC=0 ∠ 0° A

表 12-6 状态 3（重合状态）
参数设置 状态触发条件
UA=57.74 ∠ 0° V IA=0 ∠ 0° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：1.1S
UC=57.74 ∠ 120° V IC=0 ∠ 0° A

二、相间故障

如图12-1所示，通过固定故障电流，来计算故障电压，模拟 BC相间发生短路，

UA=57.74V ∠ 0°，IB=IC=1A，校验相间距离Ⅱ段保护定值。

U c

’
U c I c
0
D U a
BC ’
U b

U b
U bc
图 12-1
