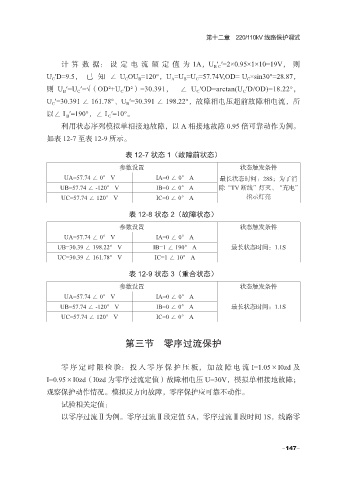

第十二章 220/110kV 线路保护调试
计算数据:设定电流额定值为 1A,U ′ ′=2×0.95×1×10=19V,则
B C
U ′D=9.5,已知∠ U OU =120°,U =U =U =57.74V,OD= U ×sin30°=28.87,
C
C
B
B
A
C
C
则 U ′=U ′=√(OD²+U ′D²)=30.391, ∠ U ′OD=arctan(U ′D/OD)=18.22°,
C
C
C
B
C
U ′=30.391 ∠ 161.78°、U ′=30.391 ∠ 198.22°,故障相电压超前故障相电流,所
C
B
以∠ I ′=190°,∠ I ′=10°。
B
C
利用状态序列模拟单相接地故障,以 A 相接地故障 0.95 倍可靠动作为例。
如表 12-7 至表 12-9 所示。
表 12-7 状态 1(故障前状态)
参数设置 状态触发条件
UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时间:28S;为了消
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 除“TV 断线”灯灭、“充电”
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 指示灯亮
表 12-8 状态 2(故障状态)
参数设置 状态触发条件
UA=57.74 ∠ 0° V IA=0 ∠ 0° A
UB=30.39 ∠ 198.22° V IB=1 ∠ 190° A 最长状态时间:1.1S
UC=30.39 ∠ 161.78° V IC=1 ∠ 10° A
表 12-9 状态 3(重合状态)
参数设置 状态触发条件
UA=57.74 ∠ 0° V IA=0 ∠ 0° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间:1.1S
UC=57.74 ∠ 120° V IC=0 ∠ 0° A
第三节 零序过流保护
零序定时限检验:投入零序保护压板,加故障电流 I=1.05×I0zd 及
I=0.95×I0zd(I0zd 为零序过流定值)故障相电压 U=30V,模拟单相接地故障;
观察保护动作情况。模拟反方向故障,零序保护应可靠不动作。
试验相关定值:
以零序过流Ⅱ为例。零序过流Ⅱ段定值 5A,零序过流Ⅱ段时间 1S,线路零
