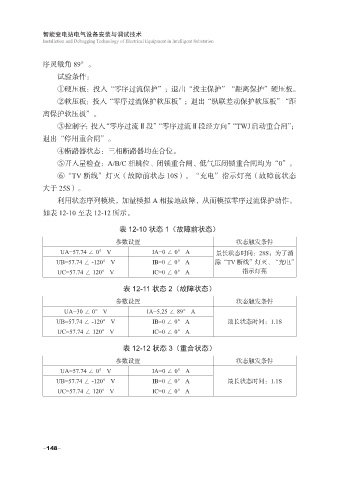

序灵敏角 89°。
试验条件：
①硬压板：投入“零序过流保护”；退出“投主保护”“距离保护”硬压板。

②软压板：投入“零序过流保护软压板”；退出“纵联差动保护软压板”“距
离保护软压板”。
③控制字：投入“零序过流Ⅱ段”“零序过流Ⅱ段经方向”“TWJ 启动重合闸”；
退出“停用重合闸”。

④断路器状态：三相断路器均在合位。
⑤开入量检查：A/B/C 相跳位、闭锁重合闸、低气压闭锁重合闸均为“0”。
⑥“TV 断线”灯灭（故障前状态 10S），“充电”指示灯亮（故障前状态
大于 25S）。

利用状态序列模块，加量模拟 A 相接地故障，从而模拟零序过流保护动作。
如表 12-10 至表 12-12 所示。

表 12-10 状态 1（故障前状态）
参数设置 状态触发条件
UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时间：28S；为了消
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 除“TV 断线”灯灭、“充电”
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 指示灯亮

表 12-11 状态 2（故障状态）
参数设置 状态触发条件
UA=30 ∠ 0° V IA=5.25 ∠ 89° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：1.1S
UC=57.74 ∠ 120° V IC=0 ∠ 0° A
表 12-12 状态 3（重合状态）

参数设置 状态触发条件
UA=57.74 ∠ 0° V IA=0 ∠ 0° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：1.1S
UC=57.74 ∠ 120° V IC=0 ∠ 0° A
