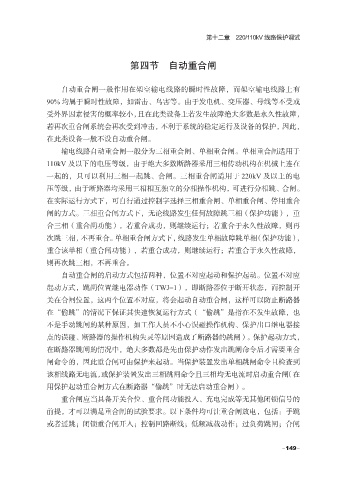

第十二章 220/110kV 线路保护调试

第四节 自动重合闸

自动重合闸一般作用在架空输电线路的瞬时性故障，而架空输电线路上有
90% 均属于瞬时性故障，如雷击、鸟害等。由于发电机、变压器、母线等不受或
受外界因素侵害的概率较小，且在此类设备上若发生故障绝大多数是永久性故障，
若再次重合闸系统会再次受到冲击，不利于系统的稳定运行及设备的保护，因此，
在此类设备一般不设自动重合闸。

输电线路自动重合闸一般分为三相重合闸、单相重合闸。单相重合闸适用于
110kV 及以下的电压等级，由于绝大多数断路器采用三相传动机构在机械上连在
一起的，只可以利用三相一起跳、合闸。三相重合闸适用于 220kV 及以上的电

压等级，由于断路器均采用三相相互独立的分相操作机构，可进行分相跳、合闸。
在实际运行方式下，可自行通过控制字选择三相重合闸、单相重合闸、停用重合
闸的方式。三相重合闸方式下，无论线路发生任何故障跳三相（保护功能），重
合三相（重合闸功能），若重合成功，则继续运行；若重合于永久性故障，则再
次跳三相，不再重合。单相重合闸方式下，线路发生单相故障跳单相（保护功能），

重合该单相（重合闸功能），若重合成功，则继续运行；若重合于永久性故障，
则再次跳三相，不再重合。
自动重合闸的启动方式包括两种，位置不对应起动和保护起动。位置不对应

起动方式，跳闸位置继电器动作（TWJ=1），即断路器位于断开状态，而控制开
关在合闸位置，这两个位置不对应，将会起动自动重合闸，这样可以防止断路器
在“偷跳”的情况下保证其快速恢复运行方式（“偷跳”是指在不发生故障，也
不是手动跳闸的某种原因，如工作人员不小心误碰操作机构、保护出口继电器接
点的误碰、断路器的操作机构失灵等原因造成了断路器的跳闸）。保护起动方式，

在断路器跳闸的情况中，绝大多数都是先由保护动作发出跳闸命令后才需要重合
闸命令的，因此重合闸可由保护来起动。当保护装置发出单相跳闸命令且检查到
该相线路无电流，或保护装置发出三相跳闸命令且三相均无电流时启动重合闸（在

用保护起动重合闸方式在断路器“偷跳”时无法启动重合闸）。
重合闸应当具备开关合位、重合闸功能投入、充电完成等无其他闭锁信号的
前提，才可以满足重合闸的试验要求。以下条件均可让重合闸放电，包括：手跳
或者遥跳；闭锁重合闸开入；控制回路断线；低频减载动作；过负荷跳闸；合闸
