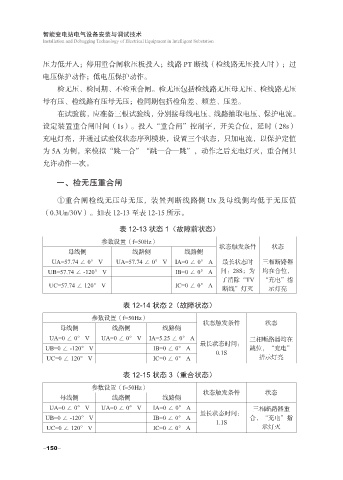

压力低开入；停用重合闸软压板投入；线路 PT 断线（检线路无压投入时）；过
电压保护动作；低电压保护动作。
检无压、检同期、不检重合闸。检无压包括检线路无压母无压、检线路无压

母有压、检线路有压母无压；检同期包括检角差、频差、压差。
在试验前，应准备三根试验线，分别接母线电压、线路抽取电压、保护电流。
设定装置重合闸时间（1s）。投入“重合闸”控制字，开关合位，延时（28s）
充电灯亮，并通过试验仪状态序列模块，设置三个状态，只加电流，以保护定值

为 5A 为例，来模拟“跳—合”“跳—合—跳”，动作之后充电灯灭，重合闸只
允许动作一次。

一、检无压重合闸

①重合闸检线无压母无压，装置判断线路侧 Ux 及母线侧均低于无压值
（0.3Un/30V）。如表 12-13 至表 12-15 所示。

表 12-13 状态 1（故障前状态）
参数设置（f=50Hz）
状态触发条件 状态
母线侧 线路侧 线路侧
UA=57.74 ∠ 0° V UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时 三相断路器
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 间：28S；为 均在合位，
了消除“TV “充电”指
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 断线”灯灭 示灯亮

表 12-14 状态 2（故障状态）
参数设置（f=50Hz）
状态触发条件 状态
母线侧 线路侧 线路侧
UA=0 ∠ 0° V UA=0 ∠ 0° V IA=5.25 ∠ 0° A 三相断路器均在
最长状态时间：
UB=0 ∠ -120° V IB=0 ∠ 0° A 0.1S 跳位，“充电”
UC=0 ∠ 120° V IC=0 ∠ 0° A 指示灯亮

表 12-15 状态 3（重合状态）

参数设置（f=50Hz）
状态触发条件 状态
母线侧 线路侧 线路侧
UA=0 ∠ 0° V UA=0 ∠ 0° V IA=0 ∠ 0° A 三相断路器重
最长状态时间：
UB=0 ∠ -120° V IB=0 ∠ 0° A 合，“充电”指
1.1S
UC=0 ∠ 120° V IC=0 ∠ 0° A 示灯灭
