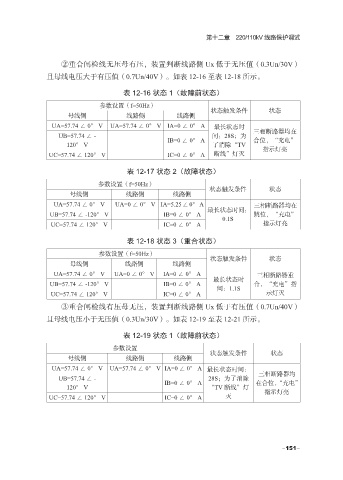

第十二章 220/110kV 线路保护调试

②重合闸检线无压母有压，装置判断线路侧 Ux 低于无压值（0.3Un/30V）
且母线电压大于有压值（0.7Un/40V）。如表 12-16 至表 12-18 所示。

表 12-16 状态 1（故障前状态）
参数设置（f=50Hz）
状态触发条件 状态
母线侧 线路侧 线路侧
UA=57.74 ∠ 0° V UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时
UB=57.74 ∠ - 间：28S；为 三相断路器均在
120° V IB=0 ∠ 0° A 了消除“TV 合位，“充电”
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 断线”灯灭 指示灯亮

表 12-17 状态 2（故障状态）

参数设置（f=50Hz）
状态触发条件 状态
母线侧 线路侧 线路侧
UA=57.74 ∠ 0° V UA=0 ∠ 0° V IA=5.25∠0°A 三相断路器均在
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间： 跳位，“充电”
0.1S
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 指示灯亮

表 12-18 状态 3（重合状态）

参数设置（f=50Hz）
状态触发条件 状态
母线侧 线路侧 线路侧
UA=57.74 ∠ 0° V UA=0 ∠ 0° V IA=0 ∠ 0° A 三相断路器重
最长状态时
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 间：1.1S 合，“充电”指
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 示灯灭
③重合闸检线有压母无压，装置判断线路侧 Ux 低于有压值（0.7Un/40V）
且母线电压小于无压值（0.3Un/30V）。如表 12-19 至表 12-21 所示。

表 12-19 状态 1（故障前状态）

参数设置
状态触发条件 状态
母线侧 线路侧 线路侧
UA=57.74 ∠ 0° V UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时间：
三相断路器均
UB=57.74 ∠ - IB=0 ∠ 0° A 28S；为了消除
120° V “TV 断线”灯 在合位，“充电”
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 灭 指示灯亮

-151-
