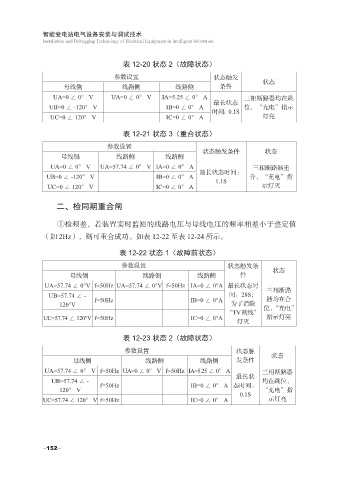

表 12-20 状态 2（故障状态）
参数设置 状态触发
母线侧 线路侧 线路侧 条件 状态
UA=0 ∠ 0° V UA=0 ∠ 0° V IA=5.25 ∠ 0° A 三相断路器均在跳
最长状态
UB=0 ∠ -120° V IB=0 ∠ 0° A 时间：0.1S 位，“充电”指示
UC=0 ∠ 120° V IC=0 ∠ 0° A 灯亮

表 12-21 状态 3（重合状态）
参数设置
状态触发条件 状态
母线侧 线路侧 线路侧
UA=0 ∠ 0° V UA=57.74 ∠ 0° V IA=0 ∠ 0° A 三相断路器重
最长状态时间：
UB=0 ∠ -120° V IB=0 ∠ 0° A 1.1S 合，“充电”指
UC=0 ∠ 120° V IC=0 ∠ 0° A 示灯灭

二、检同期重合闸

①检频差，若装置实时监测的线路电压与母线电压的频率相差小于整定值
（如 2Hz），则可重合成功。如表 12-22 至表 12-24 所示。

表 12-22 状态 1（故障前状态）

参数设置 状态触发条
母线侧 线路侧 线路侧 件 状态
UA=57.74 ∠ 0°V f=50Hz UA=57.74 ∠ 0°V f=50Hz IA=0 ∠ 0°A 最长状态时 三相断路
UB=57.74 ∠ - 间：28S； 器均在合
120°V f=50Hz IB=0 ∠ 0°A 为了消除 位，“充电”
“TV断线”
UC=57.74 ∠ 120°V f=50Hz IC=0 ∠ 0°A 指示灯亮
灯灭

表 12-23 状态 2（故障状态）
参数设置 状态触
母线侧 线路侧 线路侧 发条件 状态
UA=57.74 ∠ 0° V f=50Hz UA=0 ∠ 0° V f=50Hz IA=5.25 ∠ 0° A 三相断路器
UB=57.74 ∠ - 最长状 均在跳位，
120° V f=50Hz IB=0 ∠ 0° A 态时间： “充电”指
0.1S
UC=57.74 ∠ 120° V f=50Hz IC=0 ∠ 0° A 示灯亮
