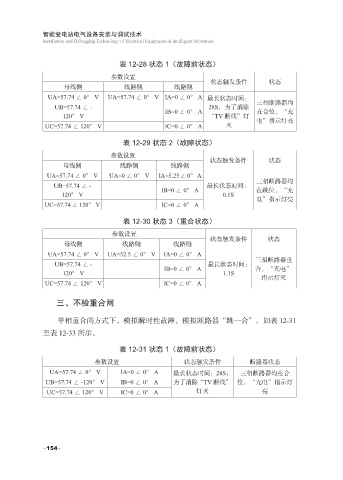

表 12-28 状态 1（故障前状态）
参数设置
状态触发条件 状态
母线侧 线路侧 线路侧
UA=57.74 ∠ 0° V UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时间：
三相断路器均
UB=57.74 ∠ - IB=0 ∠ 0° A 28S，为了消除
120° V “TV 断线”灯 在合位，“充
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 灭 电”指示灯亮

表 12-29 状态 2（故障状态）

参数设置
状态触发条件 状态
母线侧 线路侧 线路侧
UA=57.74 ∠ 0° V UA=0 ∠ 0° V IA=5.25∠0°A
三相断路器均
UB=57.74 ∠ - IB=0 ∠ 0° A 最长状态时间：
120° V 0.1S 在跳位，“充
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 电”指示灯亮

表 12-30 状态 3（重合状态）
参数设置
状态触发条件 状态
母线侧 线路侧 线路侧
UA=57.74 ∠ 0° V UA=52.5 ∠ 0° V IA=0 ∠ 0° A
三相断路器重
UB=57.74 ∠ - IB=0 ∠ 0° A 最长状态时间：
120° V 1.1S 合，“充电”
指示灯灭
UC=57.74 ∠ 120° V IC=0 ∠ 0° A

三、不检重合闸

单相重合闸方式下，模拟瞬时性故障，模拟断路器“跳—合”。如表 12-31

至表 12-33 所示。

表 12-31 状态 1（故障前状态）
参数设置 状态触发条件 断路器状态
UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时间：28S； 三相断路器均在合
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 为了消除“TV 断线” 位，“充电”指示灯
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 灯灭 亮

-154-
