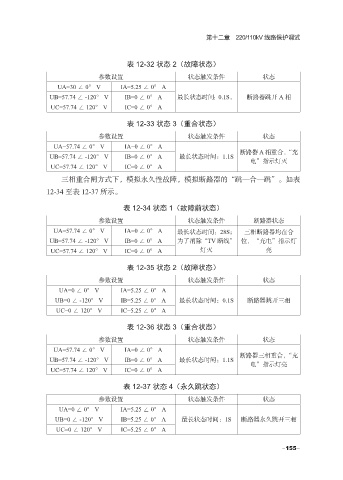

第十二章 220/110kV 线路保护调试

表 12-32 状态 2（故障状态）
参数设置 状态触发条件 状态
UA=30 ∠ 0° V IA=5.25 ∠ 0° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：0.1S， 断路器跳开 A 相
UC=57.74 ∠ 120° V IC=0 ∠ 0° A

表 12-33 状态 3（重合状态）
参数设置 状态触发条件 状态
UA=57.74 ∠ 0° V IA=0 ∠ 0° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：1.1S 断路器 A 相重合，“充
电”指示灯灭
UC=57.74 ∠ 120° V IC=0 ∠ 0° A
三相重合闸方式下，模拟永久性故障，模拟断路器的“跳—合—跳”。如表
12-34 至表 12-37 所示。

表 12-34 状态 1（故障前状态）

参数设置 状态触发条件 断路器状态
UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时间：28S； 三相断路器均在合
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 为了消除“TV 断线” 位，“充电”指示灯
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 灯灭 亮

表 12-35 状态 2（故障状态）
参数设置 状态触发条件 状态
UA=0 ∠ 0° V IA=5.25 ∠ 0° A
UB=0 ∠ -120° V IB=5.25 ∠ 0° A 最长状态时间：0.1S 断路器跳开三相
UC=0 ∠ 120° V IC=5.25 ∠ 0° A

表 12-36 状态 3（重合状态）
参数设置 状态触发条件 状态
UA=57.74 ∠ 0° V IA=0 ∠ 0° A
断路器三相重合，“充
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：1.1S 电”指示灯亮
UC=57.74 ∠ 120° V IC=0 ∠ 0° A

表 12-37 状态 4（永久跳状态）
参数设置 状态触发条件 状态
UA=0 ∠ 0° V IA=5.25 ∠ 0° A
UB=0 ∠ -120° V IB=5.25 ∠ 0° A 最长状态时间：1S 断路器永久跳开三相
UC=0 ∠ 120° V IC=5.25 ∠ 0° A

-155-
