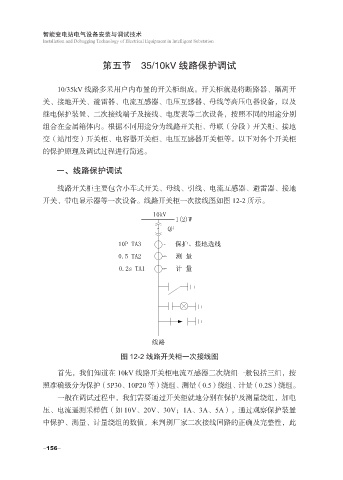

智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

第五节 35/10kV 线路保护调试

10/35kV 线路多采用户内布置的开关柜组成。开关柜就是将断路器、隔离开
关、接地开关、避雷器、电流互感器、电压互感器、母线等高压电器设备，以及
继电保护装置、二次接线端子及接线、电度表等二次设备，按照不同的用途分别
组合在金属箱体内。根据不同用途分为线路开关柜、母联（分段）开关柜、接地
变（站用变）开关柜、电容器开关柜、电压互感器开关柜等。以下对各个开关柜

的保护原理及调试过程进行简述。

一、线路保护调试

线路开关柜主要包含小车式开关、母线、引线、电流互感器、避雷器、接地
开关、带电显示器等一次设备。线路开关柜一次接线图如图 12-2 所示。
10kV
1(2)W
QF

10P TA3 保护、接地选线
0.5 TA2 测 量
0.2s TA1 计 量

线路
图 12-2 线路开关柜一次接线图

首先，我们知道在 10kV 线路开关柜电流互感器二次绕组一般包括三组，按
照准确级分为保护（5P30、10P20 等）绕组、测量（0.5）绕组、计量（0.2S）绕组。

一般在调试过程中，我们需要通过开关柜就地分别在保护及测量绕组，加电
压、电流遥测采样值（如 10V、20V、30V；1A、3A、5A），通过观察保护装置
中保护、测量、计量绕组的数值，来判别厂家二次接线回路的正确及完整性，此

-156-
