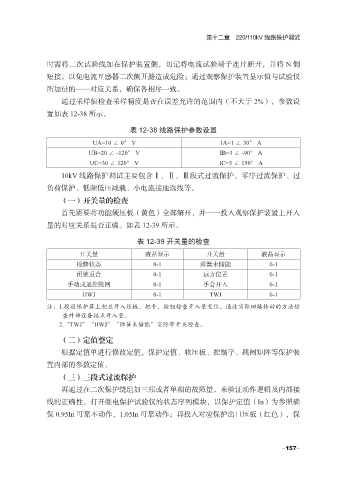

第十二章 220/110kV 线路保护调试

时需将二次试验线加在保护装置侧，切记将电流试验端子连片断开，并将 N 侧
短接，以免电流互感器二次侧开路造成危险；通过观察保护装置显示值与试验仪
所加量的一一对应关系，确保各相序一致。

通过采样值检查采样精度是否在误差允许的范围内（不大于 2%），参数设
置如表 12-38 所示。

表 12-38 线路保护参数设置
UA=10 ∠ 0° V IA=1 ∠ 30° A
UB=20 ∠ -120° V IB=3 ∠ -90° A
UC=30 ∠ 120° V IC=5 ∠ 150° A
10kV 线路保护调试主要包含Ⅰ、Ⅱ、Ⅲ段式过流保护、零序过流保护、过
负荷保护、低频低压减载、小电流接地选线等。

（一）开关量的检查
首先需要将功能硬压板（黄色）全部解开，并一一投入观察保护装置上开入
量的对应关系是否正确。如表 12-39 所示。

表 12-39 开关量的检查

开关量 液晶显示 开关量 液晶显示
检修状态 0-1 弹簧未储能 0-1
闭锁重合 0-1 远方位置 0-1
手动或遥控跳闸 0-1 手合开入 0-1
HWJ 0-1 TWJ 0-1
注：1 .投退保护屏上相应开入压板、把手、按钮检查开入量变位。通过实际回路传动的方法检
查外部设备接点开入量。
2.“TWJ”“HWJ”“弹簧未储能”实际带开关检查。

（二）定值整定
根据定值单进行修改定值，保护定值、软压板、控制字、跳闸矩阵等保护装

置内部的参数定值。
（三）三段式过流保护
再通过在二次保护绕组加三相或者单相的故障量，来验证动作逻辑及内部接
线的正确性。打开继电保护试验仪的状态序列模块，以保护定值（In）为参照确
保 0.95In 可靠不动作，1.05In 可靠动作；再投入对应保护出口压板（红色），保

-157-
