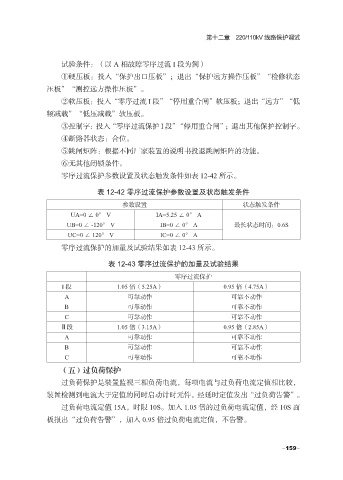

第十二章 220/110kV 线路保护调试

试验条件：（以 A 相故障零序过流 I 段为例）
①硬压板：投入“保护出口压板”；退出“保护远方操作压板”“检修状态
压板”“测控远方操作压板”。

②软压板：投入“零序过流 I 段”“停用重合闸”软压板；退出“远方”“低
频减载”“低压减载”软压板。
③控制字：投入“零序过流保护 I 段”“停用重合闸”；退出其他保护控制字。
④断路器状态：合位。

⑤跳闸矩阵：根据不同厂家装置的说明书投退跳闸矩阵的功能。
⑥无其他闭锁条件。
零序过流保护参数设置及状态触发条件如表 12-42 所示。

表 12-42 零序过流保护参数设置及状态触发条件
参数设置 状态触发条件
UA=0 ∠ 0° V IA=5.25 ∠ 0° A
UB=0 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：0.6S
UC=0 ∠ 120° V IC=0 ∠ 0° A
零序过流保护的加量及试验结果如表 12-43 所示。

表 12-43 零序过流保护的加量及试验结果

零序过流保护
I 段 1.05 倍（5.25A） 0.95 倍（4.75A）
A 可靠动作 可靠不动作
B 可靠动作 可靠不动作
C 可靠动作 可靠不动作
Ⅱ段 1.05 倍（3.15A） 0.95 倍（2.85A）
A 可靠动作 可靠不动作
B 可靠动作 可靠不动作
C 可靠动作 可靠不动作
（五）过负荷保护

过负荷保护是装置监视三相负荷电流，每项电流与过负荷电流定值相比较，
装置检测到电流大于定值的同时启动计时元件，经延时定值发出“过负荷告警”。
过负荷电流定值 15A，时限 10S。加入 1.05 倍的过负荷电流定值，经 10S 面

板报出“过负荷告警”，加入 0.95 倍过负荷电流定值，不告警。
