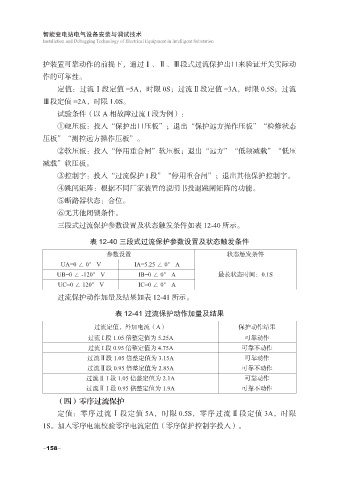

护装置可靠动作的前提下，通过Ⅰ、Ⅱ、Ⅲ段式过流保护出口来验证开关实际动
作的可靠性。
定值：过流Ⅰ段定值 =5A，时限 0S；过流Ⅱ段定值 =3A，时限 0.5S；过流

Ⅲ段定值 =2A，时限 1.0S。
试验条件（以 A 相故障过流 I 段为例）：
①硬压板：投入“保护出口压板”；退出“保护远方操作压板”“检修状态
压板”“测控远方操作压板”。

②软压板：投入“停用重合闸”软压板；退出“远方”“低频减载”“低压
减载”软压板。
③控制字：投入“过流保护 I 段”“停用重合闸”；退出其他保护控制字。
④跳闸矩阵：根据不同厂家装置的说明书投退跳闸矩阵的功能。

⑤断路器状态：合位。
⑥无其他闭锁条件。
三段式过流保护参数设置及状态触发条件如表 12-40 所示。

表 12-40 三段式过流保护参数设置及状态触发条件

参数设置 状态触发条件
UA=0 ∠ 0° V IA=5.25 ∠ 0° A
UB=0 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：0.1S
UC=0 ∠ 120° V IC=0 ∠ 0° A
过流保护动作加量及结果如表 12-41 所示。

表 12-41 过流保护动作加量及结果

过流定值，外加电流（A） 保护动作结果
过流 I 段 1.05 倍整定值为 5.25A 可靠动作
过流 I 段 0.95 倍整定值为 4.75A 可靠不动作
过流Ⅱ段 1.05 倍整定值为 3.15A 可靠动作
过流Ⅱ段 0.95 倍整定值为 2.85A 可靠不动作
过流Ⅱ I 段 1.05 倍整定值为 2.1A 可靠动作
过流Ⅱ I 段 0.95 倍整定值为 1.9A 可靠不动作
（四）零序过流保护
定值：零序过流Ⅰ段定值 5A，时限 0.5S，零序过流Ⅱ段定值 3A，时限

1S。加入零序电流校验零序电流定值（零序保护控制字投入）。
