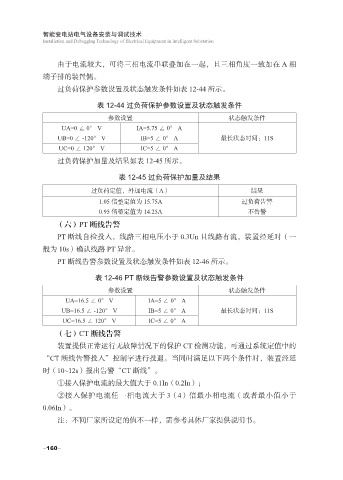

由于电流较大，可将三相电流串联叠加在一起，且三相角度一致加在 A 相
端子排的装置侧。
过负荷保护参数设置及状态触发条件如表 12-44 所示。
表 12-44 过负荷保护参数设置及状态触发条件
参数设置 状态触发条件
UA=0 ∠ 0° V IA=5.75 ∠ 0° A
UB=0 ∠ -120° V IB=5 ∠ 0° A 最长状态时间：11S
UC=0 ∠ 120° V IC=5 ∠ 0° A
过负荷保护加量及结果如表 12-45 所示。
表 12-45 过负荷保护加量及结果
过负荷定值，外加电流（A） 结果
1.05 倍整定值为 15.75A 过负荷告警
0.95 倍整定值为 14.25A 不告警
（六）PT 断线告警
PT 断线自检投入，线路三相电压小于 0.3Un 且线路有流，装置经延时（一
般为 10s）确认线路 PT 异常。
PT 断线告警参数设置及状态触发条件如表 12-46 所示。
表 12-46 PT 断线告警参数设置及状态触发条件
参数设置 状态触发条件
UA=16.5 ∠ 0° V IA=5 ∠ 0° A
UB=16.5 ∠ -120° V IB=5 ∠ 0° A 最长状态时间：11S
UC=16.5 ∠ 120° V IC=5 ∠ 0° A
（七）CT 断线告警
装置提供正常运行无故障情况下的保护 CT 检测功能，可通过系统定值中的
“CT 断线告警投入”控制字进行投退。当同时满足以下两个条件时，装置经延
时（10~12s）报出告警“CT 断线”。
①接入保护电流的最大值大于 0.1In（0.2In）；
②接入保护电流任一相电流大于 3（4）倍最小相电流（或者最小值小于
0.06In）。
注：不同厂家所设定的值不一样，需参考具体厂家提供说明书。
