第十二章 220/110kV 线路保护调试

CT 断线告警参数设置及状态触发条件如表 12-47 所示。

表 12-47 CT 断线告警参数设置及状态触发条件
参数设置 状态触发条件
UA=0 ∠ 0° V IA=0 ∠ 0° A
UB=0 ∠ -120° V IB=5 ∠ 0° A 最长状态时间：12S
UC=0 ∠ 120° V IC=5 ∠ 0° A

二、电容器保护调试

电容器按其用途分为并联电容器和串联电容器，变电站内多为并联电容器，

主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，
降低线路损耗。电容器开关柜主要包含一次设备基本与线路开关柜一致，小车式
开关、母线、引线、电流互感器、避雷器、接地开关、带电显示器等。电容器开

关柜一次接线图如图 12-3 所示。
10kV
1(2)W
QF

10P TA3 保 护
0.5 TA2 测 量
0.2s TA1 计 量

1QS 2QS

1TV 2TV

#1电容器 #2电容器

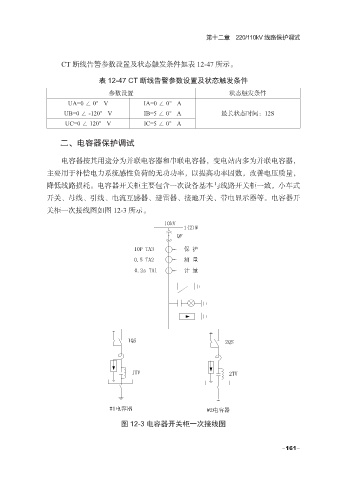

图 12-3 电容器开关柜一次接线图

-161-
