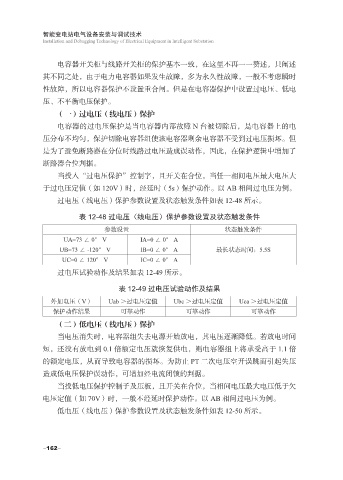

智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation
电容器开关柜与线路开关柜的保护基本一致，在这里不再一一赘述，只阐述
其不同之处，由于电力电容器如果发生故障，多为永久性故障，一般不考虑瞬时
性故障，所以电容器保护不设置重合闸。但是在电容器保护中设置过电压、低电
压、不平衡电压保护。
（一）过电压（线电压）保护
电容器的过电压保护是当电容器内部故障 N 台被切除后，是电容器上的电
压分布不均匀，保护切除电容器组使该电容器剩余电容器不受到过电压损坏。但
是为了避免断路器在分位时线路过电压造成误动作，因此，在保护逻辑中增加了
断路器合位判据。
当投入“过电压保护”控制字，且开关在合位，当任一相间电压最大电压大
于过电压定值（如 120V）时，经延时（5s）保护动作。以 AB 相间过电压为例。
过电压（线电压）保护参数设置及状态触发条件如表 12-48 所示。
表 12-48 过电压（线电压）保护参数设置及状态触发条件
参数设置 状态触发条件
UA=73 ∠ 0° V IA=0 ∠ 0° A
UB=73 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：5.5S
UC=0 ∠ 120° V IC=0 ∠ 0° A
过电压试验动作及结果如表 12-49 所示。
表 12-49 过电压试验动作及结果
外加电压（V） Uab ＞过电压定值 Ubc ＞过电压定值 Uca ＞过电压定值
保护动作结果 可靠动作 可靠动作 可靠动作
（二）低电压（线电压）保护
当电压消失时，电容器组失去电源开始放电，其电压逐渐降低。若放电时间
短，还没有放电到 0.1 倍额定电压就恢复供电，则电容器组上将承受高于 1.1 倍
的额定电压，从而导致电容器的损坏。为防止 PT 二次电压空开误跳而引起失压
造成低电压保护误动作，可增加经电流闭锁的判据。
当投低电压保护控制子及压板，且开关在合位，当相间电压最大电压低于欠
电压定值（如 70V）时，一般不经延时保护动作。以 AB 相间过电压为例。
低电压（线电压）保护参数设置及状态触发条件如表 12-50 所示。
-162-
