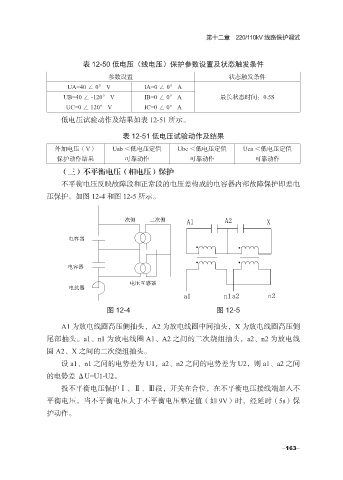

第十二章 220/110kV 线路保护调试

表 12-50 低电压（线电压）保护参数设置及状态触发条件
参数设置 状态触发条件
UA=40 ∠ 0° V IA=0 ∠ 0° A
UB=40 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：0.5S
UC=0 ∠ 120° V IC=0 ∠ 0° A
低电压试验动作及结果如表 12-51 所示。

表 12-51 低电压试验动作及结果
外加电压（V） Uab ＜低电压定值 Ubc ＜低电压定值 Uca ＜低电压定值
保护动作结果 可靠动作 可靠动作 可靠动作
（三）不平衡电压（相电压）保护

不平衡电压反映故障段和正常段的电压差构成的电容器内部故障保护即差电
压保护。如图 12-4 和图 12-5 所示。

一次侧 二次侧 A1 A2 X

电容器
· ·

· ·
电容器

电压互感器
电抗器
a1 n1 a2 n2
图 12-4 图 12-5

A1 为放电线圈高压侧抽头，A2 为放电线圈中间抽头，X 为放电线圈高压侧

尾部抽头。a1、n1 为放电线圈 A1、A2 之间的二次绕组抽头，a2、n2 为放电线
圈 A2、X 之间的二次绕组抽头。
设 a1、n1 之间的电势差为 U1，a2、n2 之间的电势差为 U2，则 a1、a2 之间

的电势差 ΔU=U1-U2。
投不平衡电压保护Ⅰ、Ⅱ、Ⅲ段，开关在合位，在不平衡电压接线端加入不
平衡电压，当不平衡电压大于不平衡电压整定值（如 9V）时，经延时（5s）保
护动作。
