智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

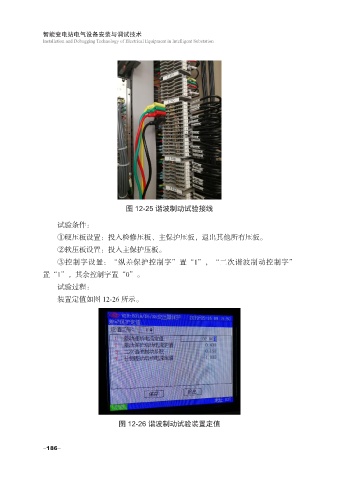

图 12-25 谐波制动试验接线

试验条件：
①硬压板设置：投入检修压板、主保护压板，退出其他所有压板。

②软压板设置：投入主保护压板。
③控制字设置：“纵差保护控制字”置“1”，“二次谐波制动控制字”
置“1”，其余控制字置“0”。
试验过程：

装置定值如图 12-26 所示。

图 12-26 谐波制动试验装置定值

-186-
