智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

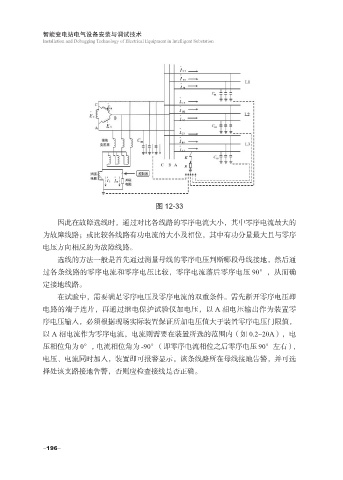

图 12-33

因此在故障选线时，通过对比各线路的零序电流大小，其中零序电流最大的
为故障线路；或比较各线路有功电流的大小及相位，其中有功分量最大且与零序
电压方向相反的为故障线路。
选线的方法一般是首先通过测量母线的零序电压判断哪段母线接地，然后通

过各条线路的零序电流和零序电压比较，零序电流落后零序电压 90°，从而确
定接地线路。
在试验中，需要满足零序电压及零序电流的双重条件。需先断开零序电压即
电路的端子连片，再通过继电保护试验仪加电压，以 A 相电压输出作为装置零

序电压输入，必须根据现场实际装置保证所加电压值大于装置零序电压门限值，
以 A 相电流作为零序电流，电流则需要在装置所选的范围内（如 0.2~20A），电
压相位角为 0°，电流相位角为 -90°（即零序电流相位之后零序电压 90°左右），
电压、电流同时加入，装置即可报警显示，该条线路所在母线接地告警，并可选

择处该支路接地告警，否则应检查接线是否正确。

-196-
