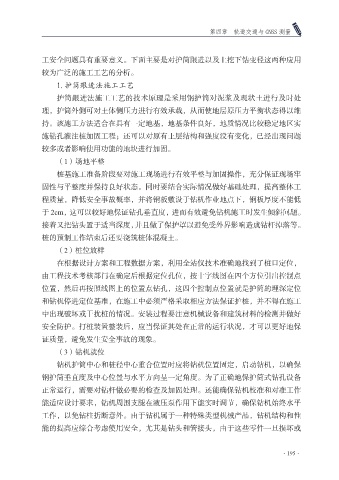

第四章 轨道交通与 GNSS 测量

工安全问题具有重要意义。下面主要是对护筒跟进以及上挖下钻变径这两种应用
较为广泛的施工工艺的分析。
1. 护筒跟进法施工工艺

护筒跟进法施工工艺的技术原理是采用钢护筒对泥浆及现状土进行及时处
理，护筒外侧可对土体侧压力进行有效承载，从而使地层原压力平衡状态得以维
持。该施工方法适合在具有一定地基，地基条件良好，地质情况比较稳定地区实
施钻孔灌注桩加固工程；还可以对原有土层结构和强度没有变化，已经出现问题

较多或者影响使用功能的地块进行加固。
（1）场地平整
桩基施工准备阶段要对施工现场进行有效平整与加固操作，充分保证现场牢
固性与平整度并保持良好状态。同时要结合实际情况做好基础处理，提高整体工

程质量，降低安全事故概率，并将钢板敷设于钻机作业地点下，钢板厚度不能低
于 2cm，这可以较好地保证钻孔垂直度，进而有效避免钻机施工时发生倾斜问题。
接着又把钻头置于适当深度，并且做了保护罩以避免受外界影响造成钻杆掉落等。
桩的预制工作结束后还要浇筑桩体混凝土。

（2）桩位放样
在根据设计方案和工程数据方案，利用全站仪技术准确地找到了桩口定位，
由工程技术考核部门在确定后根据定位孔位，按十字线图在四个方位引出控制点
位置，然后再按照线图上的位置点钻孔，这四个控制点位置就是护筒的埋深定位

和钻机停进定位基准，在施工中必须严格采取相应方法保证护桩，并不得在施工
中出现破坏或干扰桩的情况。安装过程要注意机械设备和建筑材料的检测并做好
安全防护。打桩装置整装后，应当保证其处在正常的运行状况，才可以更好地保
证质量，避免发生安全事故的现象。

（3）钻机就位
钻机护筒中心和桩径中心重合位置时应将钻机位置固定，启动钻机，以确保
钢护筒垂直度及中心位置与水平方向呈一定角度。为了正确地保护筒式钻孔设备
正常运行，需要对钻杆做必要的检查及加固处理。还能确保钻机校准和对准工作

能适应设计要求，钻机周围支腿在液压泵作用下能实时调节，确保钻机始终水平
工作，以免钻柱折断意外。由于钻机属于一种特殊类型机械产品，钻机结构和性
能的提高应综合考虑使用安全，尤其是钻头和管接头，由于这些零件一旦损坏或
