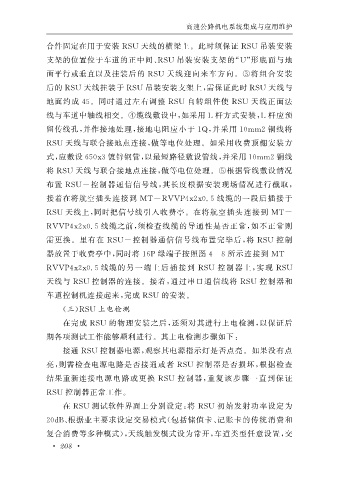

合件固定在用于安装 RSU 天线的横梁上。此时须保证 RSU 吊装安装

支架的位置位于车道的正中间、 RSU 吊装安装支架的“ U ” 形底面与地
面平行或垂直以及挂装后的 RSU 天线迎向来车方向。 ③ 将组合安装

后的 RSU 天线挂装于 RSU 吊装安装支架上, 需保证此时 RSU 天线与
地面约成 45 。同时通过左右调整 RSU 自转组件使 RSU 天线正面法

线与车道中轴线相交。 ④ 缆线敷设中, 如采用 L 杆方式安装, L 杆应预
留传线孔, 并作接地处理, 接地电阻应小于 1Q , 并采用 10mm2 铜线将

RSU 天线与联合接地点连接, 做等电位处理。如采用收费顶棚安装方
式, 应敷设650x3 镀锌钢管, 以最短路径敷设管线, 并采用10mm2 铜线

将 RSU 天线与联合接地点连接, 做等电位处理。 ⑤ 根据管线敷设情况
布置 RSU- 控制器通信信号线, 其长度根据安装现场情况进行截取,
接着在将航空插头连接到 MT-RVVP4x2x0.5 线缆的一段后插接于

RSU 天线上, 同时把信号线引入收费亭。在将航空插头连接到 MT-
RVVP4x2x0.5 线缆之前, 须检查线缆的导通性是否正常, 如不正常则

需更换。里有在 RSU- 控制器通信信号线布置完毕后, 将 RSU 控制

器放置于收费亭中, 同时将 16P 绿端子按照图 4-8 所示连接到 MT-
RVVP4x2x0.5 线缆的另一端上后插接到 RSU 控制器上, 实现 RSU
天线与 RSU 控制器的连接。接着, 通过串口通信线将 RSU 控制器和

车道控制机连接起来, 完成 RSU 的安装。
( 三) RSU 上电检测
在完成 RSU 的物理安装之后, 还须对其进行上电检测, 以保证后

期各项测试工作能够顺利进行。其上电检测步骤如下:
接通 RSU 控制器电源, 观察其电源指示灯是否点亮。如果没有点

亮, 则需检查电源电路是否接通或者 RSU 控制器是否损坏, 根据检查
结果重新连接电源电路或更换 RSU 控制器, 重复该步骤一直到保证

RSU 控制器正常工作。
在 RSU 测试软件界面上分别设定: 将 RSU 初始发射功率设定为

20dB 、 根据业主要求设定交易模式( 包括储值卡、 记账卡的传统消费和
复合消费等多种模式), 天线触发模式设为常开, 车道类型任意设置, 交
