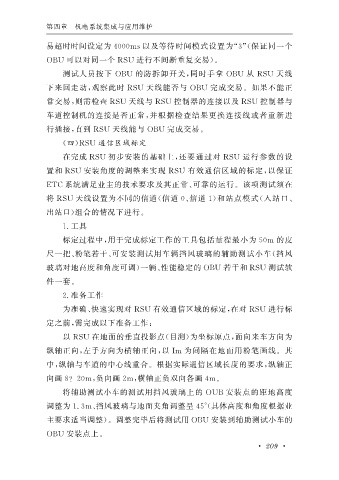

第四章 机电系统集成与应用维护
易超时时间设定为 4000ms以及等待时间模式设置为“ 3 ”( 保证同一个
OBU 可以对同一个 RSU 进行不间断重复交易)。
测试人员按下 OBU 的防拆卸开关, 同时手拿 OBU 从 RSU 天线
下来回走动, 观察此时 RSU 天线能否与 OBU 完成交易。如果不能正
常交易, 则需检查 RSU 天线与 RSU 控制器的连接以及 RSU 控制器与
车道控制机的连接是否正常, 并根据检查结果更换连接线或者重新进
行插接, 直到 RSU 天线能与 OBU 完成交易。
( 四) RSU 通信区域标定
在完成 RSU 初步安装的基础上, 还要通过对 RSU 运行参数的设
置和 RSU 安装角度的调整来实现 RSU 有效通信区域的标定, 以保证
ETC 系统满足业主的技术要求及其正常、 可靠的运行。该项测试须在
将 RSU 天线设置为不同的信道( 信道 0 、 信道 1 ) 和站点模式( 入站口、
出站口) 组合的情况下进行。
1. 工具
标定过程中, 用于完成标定工作的工具包括量程最小为 50m 的皮
尺一把、 粉笔若干、 可安装测试用车辆挡风玻璃的辅助测试小车( 挡风
玻璃对地高度和角度可调) 一辆、 性能稳定的 OBU 若干和 RSU 测试软
件一套。
2. 准备工作
为准确、 快速实现对 RSU 有效通信区域的标定, 在对 RSU 进行标
定之前, 需完成以下准备工作:
以 RSU 在地面的垂直投影点( 目测) 为坐标原点, 面向来车方向为
纵轴正向, 左手方向为横轴正向, 以Im 为间隔在地面用粉笔画线。其
中, 纵轴与车道的中心线重合。根据实际通信区域长度的要求, 纵轴正
向画 8 ? 20m , 负向画 2m , 横轴正负双向各画 4m 。
将辅助测试小车的测试用挡风玻璃上的 OUB 安装点的距地高度
调整为 1.3m 、 挡风玻璃与地面夹角调整呈 45° ( 具体高度和角度根据业
主要求适当调整)。调整完毕后将测试用 OBU 安装到辅助测试小车的
OBU 安装点上。
