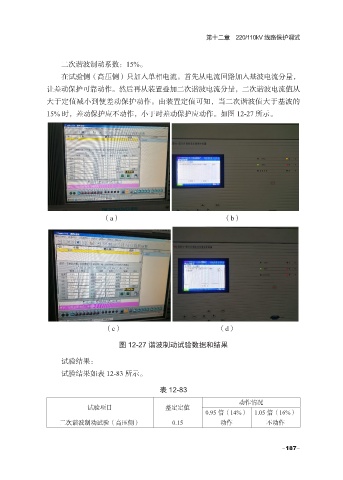

第十二章 220/110kV 线路保护调试
二次谐波制动系数：15%。
在试验侧（高压侧）只加入单相电流。首先从电流回路加入基波电流分量，
让差动保护可靠动作。然后再从装置叠加二次谐波电流分量，二次谐波电流值从
大于定值减小到使差动保护动作。由装置定值可知，当二次谐波值大于基波的
15% 时，差动保护应不动作，小于时差动保护应动作。如图 12-27 所示。
（a） （b）
（c） （d）
图 12-27 谐波制动试验数据和结果
试验结果：
试验结果如表 12-83 所示。
表 12-83
动作情况
试验项目 整定定值
0.95 倍（14%） 1.05 倍（16%）
二次谐波制动试验（高压侧） 0.15 动作 不动作
-187-
