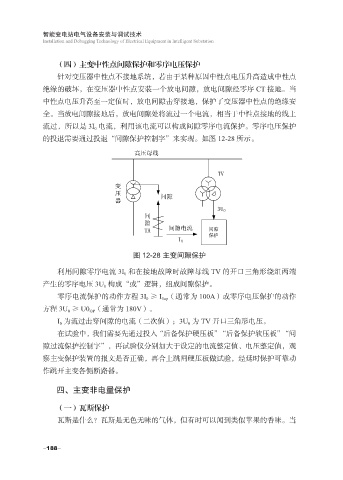

（四）主变中性点间隙保护和零序电压保护
针对变压器中性点不接地系统，若由于某种原因中性点电压升高造成中性点
绝缘的破坏，在变压器中性点安装一个放电间隙，放电间隙经零序 CT 接地。当
中性点电压升高至一定值时，放电间隙击穿接地，保护了变压器中性点的绝缘安
全。当放电间隙接地后，放电间隙处将流过一个电流，相当于中性点接地的线上
流过，所以是 3I 0 电流，利用该电流可以构成间隙零序电流保护。零序电压保护
的投退需要通过投退“间隙保护控制字”来实现。如图 12-28 所示。
高压母线
TV
变
压 间隙
器
3U 0
间
隙
TA 间隙电流 间隙
保护
I 0
图 12-28 主变间隙保护
利用间隙零序电流 3I 0 和在接地故障时故障母线 TV 的开口三角形绕组两端
产生的零序电压 3U 0 构成“或”逻辑，组成间隙保护。
零序电流保护的动作方程 3I 0 ≥ I 0op （通常为 100A）或零序电压保护的动作
方程 3U 0 ≥ U0 OP （通常为 180V）。
I 0 为流过击穿间隙的电流（二次值）；3U 0 为 TV 开口三角形电压。
在试验中，我们需要先通过投入“后备保护硬压板”“后备保护软压板”“间
隙过流保护控制字”，再试验仪分别加大于设定的电流整定值、电压整定值，观
察主变保护装置的报文是否正确，再合上跳闸硬压板做试验，经延时保护可靠动
作跳开主变各侧断路器。
四、主变非电量保护
（一）瓦斯保护
瓦斯是什么？瓦斯是无色无味的气体，但有时可以闻到类似苹果的香味。当
