第十二章 220/110kV 线路保护调试
油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，
从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，反映这种气流与
油流而动作的保护称为瓦斯保护，也称为气体保护。
瓦斯保护是变压器油箱内部绕组短路故障及异常的主要保护。瓦斯保护分为
轻瓦斯保护及重瓦斯保护两种。轻瓦斯保护作用于信号，重瓦斯保护作用于切除
变压器各侧开关。
在瓦斯继电器安装之前需要对本体、有载瓦斯继电器进行校验，包括对接线
端子的绝缘测量，以及对瓦斯继电器做密封性试验、轻瓦斯试验、重瓦斯试验。

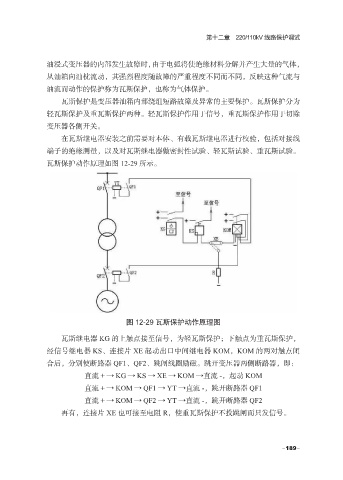

瓦斯保护动作原理如图 12-29 所示。
图 12-29 瓦斯保护动作原理图
瓦斯继电器 KG 的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，
经信号继电器 KS、连接片 XE 起动出口中间继电器 KOM，KOM 的两对触点闭
合后，分别使断路器 QF1、QF2、跳闸线圈励磁。跳开变压器两侧断路器，即：
直流 + → KG → KS → XE → KOM →直流 -，起动 KOM
直流 + → KOM → QF1 → YT →直流 -，跳开断路器 QF1
直流 + → KOM → QF2 → YT →直流 -，跳开断路器 QF2
再有，连接片 XE 也可接至电阻 R，使重瓦斯保护不投跳闸而只发信号。
