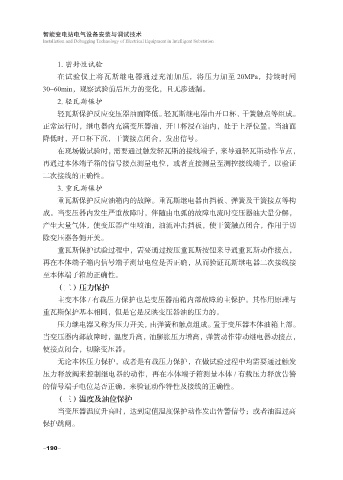

1. 密封性试验
在试验仪上将瓦斯继电器通过充油加压，将压力加至 20MPa，持续时间
30~60min，观察试验前后压力的变化，且无渗透漏。

2. 轻瓦斯保护
轻瓦斯保护反应变压器油面降低。轻瓦斯继电器由开口杯、干簧触点等组成。
正常运行时，继电器内充满变压器油，开口杯浸在油内，处于上浮位置。当油面
降低时，开口杯下沉，干簧接点闭合，发出信号。

在现场做试验时，需要通过触发轻瓦斯的接线端子，来导通轻瓦斯动作节点，
再通过本体端子箱的信号接点测量电位，或者直接测量至测控接线端子，以验证
二次接线的正确性。

3. 重瓦斯保护
重瓦斯保护反应油箱内的故障。重瓦斯继电器由挡板、弹簧及干簧接点等构
成。当变压器内发生严重故障时，伴随由电弧的故障电流时变压器油大量分解，
产生大量气体，使变压器产生喷油，油流冲击挡板，使干簧触点闭合，作用于切
除变压器各侧开关。

重瓦斯保护试验过程中，需要通过按压重瓦斯按钮来导通重瓦斯动作接点，
再在本体端子箱内信号端子测量电位是否正确，从而验证瓦斯继电器二次接线接
至本体端子箱的正确性。
（二）压力保护

主变本体 / 有载压力保护也是变压器油箱内部故障的主保护。其作用原理与
重瓦斯保护基本相同，但是它是反映变压器油的压力的。
压力继电器又称为压力开关，由弹簧和触点组成。置于变压器本体油箱上部。
当变压器内部故障时，温度升高，油膨胀压力增高，弹簧动作带动继电器动接点，

使接点闭合，切除变压器。
无论本体压力保护，或者是有载压力保护，在做试验过程中均需要通过触发
压力释放阀来控制继电器的动作，再在本体端子箱测量本体 / 有载压力释放告警
的信号端子电位是否正确，来验证动作特性及接线的正确性。

（三）温度及油位保护
当变压器温度升高时，达到定值温度保护动作发出告警信号；或者油温过高
保护跳闸。
