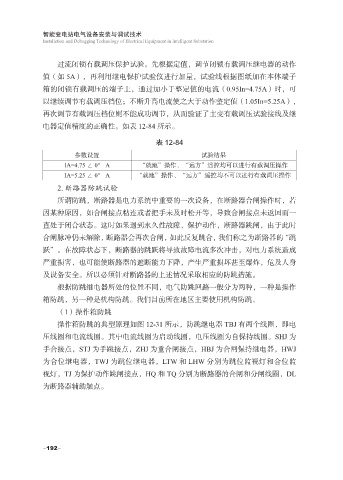

过流闭锁有载调压保护试验。先根据定值，调节闭锁有载调压继电器的动作
值（如 5A），再利用继电保护试验仪进行加量，试验线根据图纸加在本体端子
箱的闭锁有载调压的端子上，通过加小于整定值的电流（0.95In=4.75A）时，可

以继续调节有载调压档位；不断升高电流使之大于动作整定值（1.05In=5.25A），
再次调节有载调压档位则不能成功调节，从而验证了主变有载调压试验接线及继
电器定值精度的正确性。如表 12-84 所示。

表 12-84

参数设置 试验结果
IA=4.75 ∠ 0° A “就地”操作、“远方”遥控均可以进行有载调压操作
IA=5.25 ∠ 0° A “就地”操作、“远方”遥控均不可以进行有载调压操作

2. 断路器防跳试验
所谓防跳，断路器是电力系统中重要的一次设备，在断路器合闸操作时，若
因某种原因，如合闸接点粘连或者把手未及时松开等，导致合闸接点未返回而一
直处于闭合状态。这时如果遇到永久性故障，保护动作，断路器跳闸，由于此时
合闸脉冲仍未解除，断路器会再次合闸，如此反复跳合，我们称之为断路器的“跳

跃”。在故障状态下，断路器的跳跃将导致故障电流多次冲击，对电力系统造成
严重损害，也可能使断路器的遮断能力下降，产生严重损坏甚至爆炸，危及人身
及设备安全。所以必须针对断路器的上述情况采取相应的防跳措施。
根据防跳继电器所处的位置不同，电气防跳回路一般分为两种，一种是操作

箱防跳，另一种是机构防跳。我们目前所在地区主要使用机构防跳。
（1）操作箱防跳
操作箱防跳的典型原理如图 12-31 所示，防跳继电器 TBJ 有两个线圈，即电
压线圈和电流线圈。其中电流线圈为启动线圈，电压线圈为自保持线圈。SHJ 为
手合接点，STJ 为手跳接点，ZHJ 为重合闸接点，HBJ 为合闸保持继电器，HWJ

为合位继电器，TWJ 为跳位继电器，LTW 和 LHW 分别为跳位监视灯和合位监
视灯，TJ 为保护动作跳闸接点，HQ 和 TQ 分别为断路器的合闸和分闸线圈，DL
为断路器辅助触点。
