第十二章 220/110kV 线路保护调试

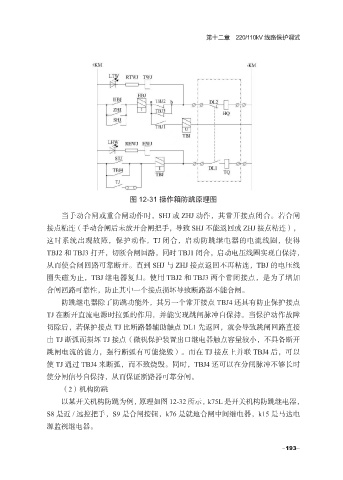

图 12-31 操作箱防跳原理图
当手动合闸或重合闸动作时，SHJ 或 ZHJ 动作，其常开接点闭合。若合闸
接点粘连（手动合闸后未放开合闸把手，导致 SHJ 不能返回或 ZHJ 接点粘连），
这时系统出现故障，保护动作，TJ 闭合，启动防跳继电器的电流线圈，使得
TBJ2 和 TBJ3 打开，切断合闸回路，同时 TBJ1 闭合，启动电压线圈实现自保持，
从而使合闸回路可靠断开。直到 SHJ 与 ZHJ 接点返回不再粘连，TBJ 的电压线
圈失磁为止，TBJ 继电器复归。使用 TBJ2 和 TBJ3 两个常闭接点，是为了增加
合闸回路可靠性，防止其中一个接点损坏导致断路器不能合闸。
防跳继电器除了防跳功能外，其另一个常开接点 TBJ4 还具有防止保护接点
TJ 在断开直流电源时拉弧的作用，并能实现跳闸脉冲自保持。当保护动作故障
切除后，若保护接点 TJ 比断路器辅助触点 DL1 先返回，就会导致跳闸回路直接
由 TJ 断弧而损坏 TJ 接点（微机保护装置出口继电器触点容量较小，不具备断开
跳闸电流的能力，强行断弧有可能烧毁）。而在 TJ 接点上并联 TBJ4 后，可以
使 TJ 通过 TBJ4 来断弧，而不致烧毁。同时，TBJ4 还可以在分闸脉冲不够长时
使分闸信号自保持，从而保证断路器可靠分闸。
（2）机构防跳
以某开关机构防跳为例，原理如图 12-32 所示，k75L 是开关机构防跳继电器，
S8 是近 / 远控把手，S9 是合闸按钮，k76 是就地合闸中间继电器，k15 是马达电
源监视继电器。
