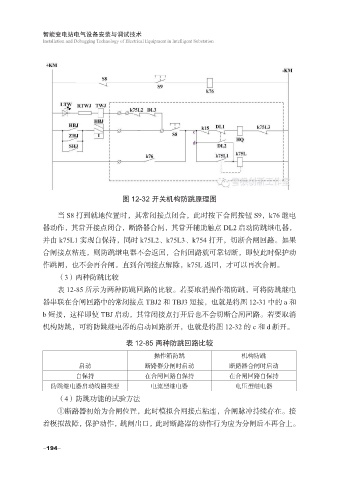

图 12-32 开关机构防跳原理图
当 S8 打到就地位置时，其常闭接点闭合，此时按下合闸按钮 S9，k76 继电

器动作，其常开接点闭合，断路器合闸，其常开辅助触点 DL2 启动防跳继电器，
并由 k75L1 实现自保持，同时 k75L2、k75L3、k754 打开，切断合闸回路。如果
合闸接点粘连，则防跳继电器不会返回，合闸回路就可靠切断，即使此时保护动
作跳闸，也不会再合闸。直到合闸接点解除，k75L 返回，才可以再次合闸。

（3）两种防跳比较
表 12-85 所示为两种防跳回路的比较。若要取消操作箱防跳，可将防跳继电
器串联在合闸回路中的常闭接点 TBJ2 和 TBJ3 短接，也就是将图 12-31 中的 a 和
b 短接，这样即使 TBJ 启动，其常闭接点打开后也不会切断合闸回路。若要取消

机构防跳，可将防跳继电器的启动回路断开，也就是将图 12-32 的 c 和 d 断开。

表 12-85 两种防跳回路比较
操作箱防跳 机构防跳
启动 断路器分闸时启动 断路器合闸时启动
自保持 在合闸回路自保持 在合闸回路自保持
防跳继电器启动线圈类型 电流型继电器 电压型继电器
（4）防跳功能的试验方法
①断路器初始为合闸位置，此时模拟合闸接点粘连，合闸脉冲持续存在。接
着模拟故障，保护动作，跳闸出口，此时断路器的动作行为应为分闸后不再合上。
