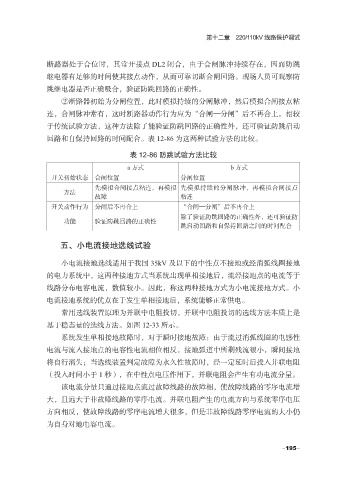

第十二章 220/110kV 线路保护调试
断路器处于合位时，其常开接点 DL2 闭合，由于合闸脉冲持续存在，因而防跳
继电器有足够的时间使其接点动作，从而可靠切断合闸回路。现场人员可观察防
跳继电器是否正确吸合，验证防跳回路的正确性。
②断路器初始为分闸位置，此时模拟持续的分闸脉冲，然后模拟合闸接点粘
连，合闸脉冲常有，这时断路器动作行为应为“合闸—分闸”后不再合上。相较
于传统试验方法，这种方法除了能验证防跳回路的正确性外，还可验证防跳启动
回路和自保持回路的时间配合。表 12-86 为这两种试验方法的比较。
表 12-86 防跳试验方法比较
a 方式 b 方式
开关初始状态 合闸位置 分闸位置
先模拟合闸接点粘连，再模拟 先模拟持续的分闸脉冲，再模拟合闸接点
方法
故障 粘连
开关动作行为 分闸后不再合上 “合闸—分闸”后不再合上
除了验证防跳回路的正确性外，还可验证防
功能 验证防跳回路的正确性
跳启动回路和自保持回路之间的时间配合
五、小电流接地选线试验
小电流接地选线适用于我国 35kV 及以下的中性点不接地或经消弧线圈接地
的电力系统中，这两种接地方式当系统出现单相接地后，流经接地点的电流等于
线路分布电容电流，数值较小。因此，称这两种接地方式为小电流接地方式。小
电流接地系统的优点在于发生单相接地后，系统能够正常供电。
常用选线装置原理为并联中电阻投切，并联中电阻投切的选线方法本质上是
基于稳态量的选线方法。如图 12-33 所示。
系统发生单相接地故障时，对于瞬时接地故障：由于流过消弧线圈的电感性
电流与流入接地点的电容性电流相位相反，接地弧道中所剩残流很小，瞬间接地
将自行消失；当选线装置判定故障为永久性故障时，经一定延时后投入并联电阻
（投入时间小于 1 秒），在中性点电压作用下，并联电阻会产生有功电流分量。
该电流分量只通过接地点流过故障线路的故障相，使故障线路的零序电流增
大，且远大于非故障线路的零序电流。并联电阻产生的电流方向与系统零序电压
方向相反，使故障线路的零序电流增大很多，但是非故障线路零序电流的大小仍
为自身对地电容电流。
